OPGW - Optical Ground Wire

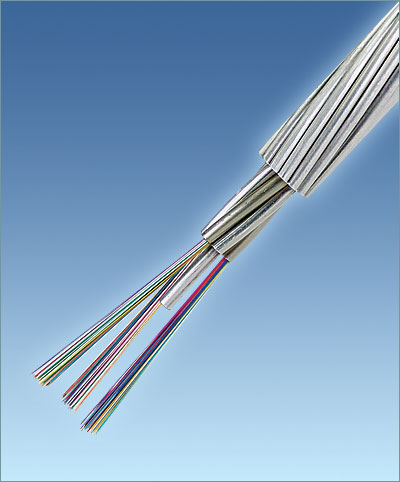

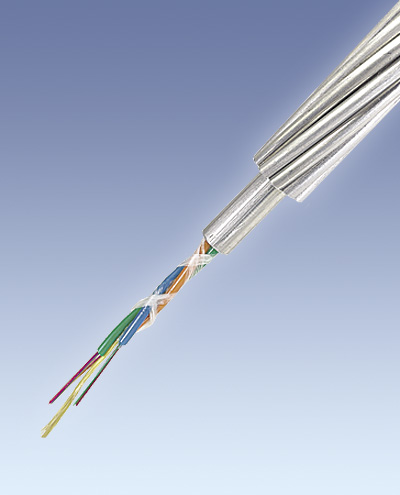

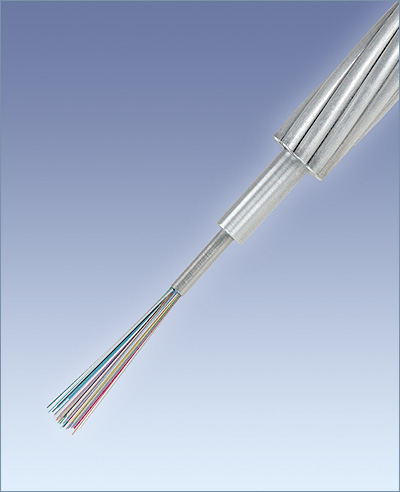

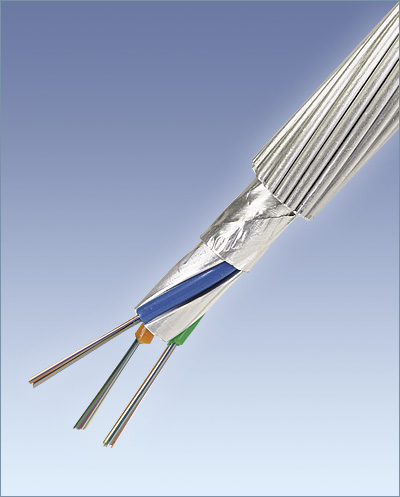

Przewody odgromowe linii energetycznych ze światłowodami umieszczonymi wewnątrz konstrukcji w tubach metalowych. Stosowane na liniach od 110 kV wzwyż. Podstawową konstrukcją OPGW jest aluminiowa, nie korodująca, centralna tuba, wewnątrz której biegną włókna światłowodowe lub pęczki włókien. Spotyka się konstrukcje z dodatkową tubą plastykową wewnątrz tuby aluminiowej. Tuba jest otoczona przez jedną lub dwie warstwy drutów z aluminium i/lub stali pokrytej aluminium, które zapewniają dużą wytrzymałość na rozciąganie oraz dodatkowo odpowiednią przewodność. Stosuje się konstrukcje z dwoma i trzema aluminiowymi tubami zawierającymi światłowody umieszczonymi pomiędzy drutami aluminiowymi i stalowymi. OPGW odporne na wysokie temperatury o konstrukcji centralnej tuby nie zawierają drutów ze stopu aluminium, lecz jedynie druty stalowe pokryte grubą warstwą aluminium. Przewód OPGW o takiej konstrukcji jest odporny na zjawisko "płynięcia", które głównie wpływa na ustalenie limitu temperatury dopuszczalnej podczas zwarć na poziomie 180°C-200°C. Druty stalowe pokryte aluminium mają znacznie wyższą wytrzymałość na rozciąganie w podwyższonych temperaturach.

OPCON, OPPC (Optical Phase Conductor), MASS – (Metalic Areal Self Supporting Cable)
Przewody fazowe ze zintegrowanymi tubami światłowodowymi stosowane na liniach niskiego i średniego napięcia. Konstrukcje te same co w przypadku przewodów OPGW. Stosuje się inny osprzęt (pracują pod napięciem), uwzględnia się parametry elektryczne przewodów nominalne i zwarciowe. Znacznie trudniejsza i kosztowniejsza budowa linii, ponieważ należy zastosować osprzęt światłowodowy izolujący cześć telekomunikacyjną (złącza, odgałęzienia, zejścia ze słupów, przełącznice) od wysokich napięć panujących na przewodach roboczych. Napięcie zabezpiecza w znacznym stopniu przewody przed działaniami wandali i złodziei.

Zalety

  • Wysoka odporność na czynniki mechaniczne i elektryczne – dzięki prowadzeniu włókien prowadzonych wewnątrz aluminiowej tuby
  • Możliwość zastosowania dużej ilości włókien
  • Mała średnica zewnętrzna
  • Większa długość nadmiarowa włókien w aluminiowej tubie
  • Duża odporność na warunki temperaturowe
  • Linię telekomunikacyjną montuje się wymieniając istniejące przewody, bez konieczności wzmacniania słupów i uzyskiwania dodatkowych pozwoleń.
  • Niski koszt realizacji w przypadku instalacji na nowych liniach zamiast typowych przewodów.


Wady

  • Możliwość awarii rozległych związanych z występowaniem szadzi katastrofalnej, huraganów i oblodzenia na danym obszarze.
  • Długie czasy napraw związane z koniecznością wyłączeń linii energetycznych.
  • Złącza można instalować jedynie na słupach mocnych.
  • Umieszczane na słupach złącza są narażone na działania wandali.

OPGW zainstalowane na słupach:

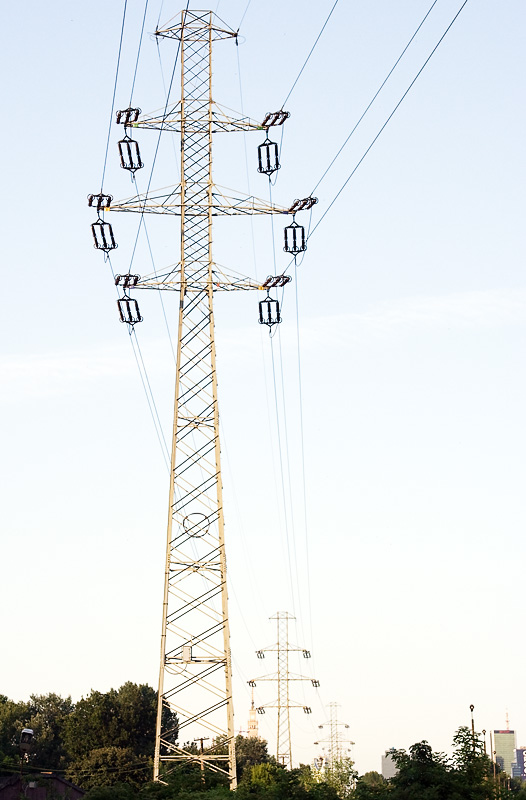

Słup linii energetycznej 220 kV z przewodami OPGW.

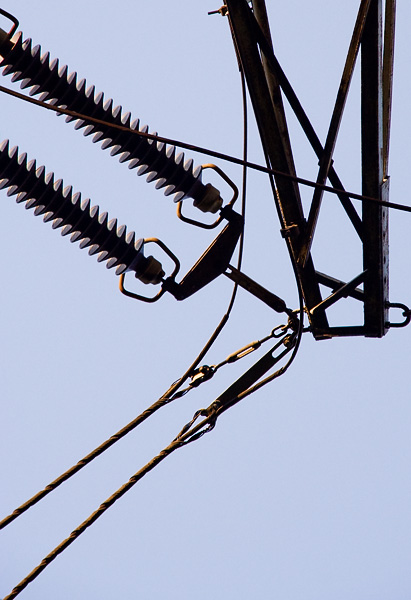

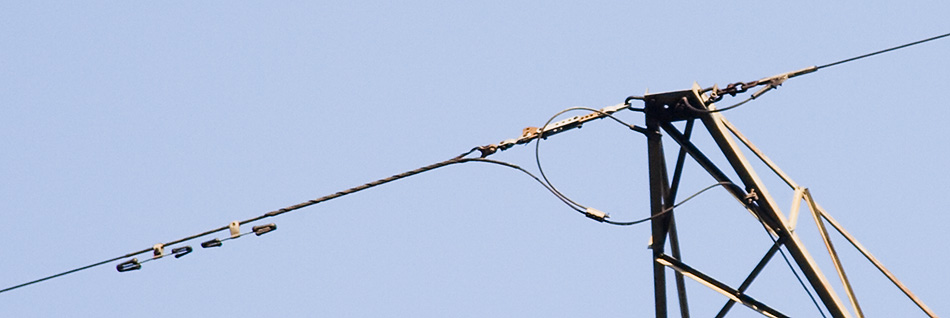

Zejście OPGW z linii do złącza ma słupie, na dolnym zdjęciu widać tłumiki drgań.

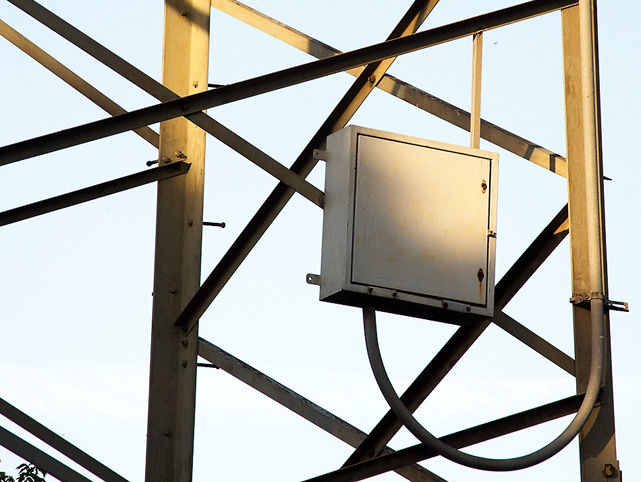

Skrzynka ze złączem.

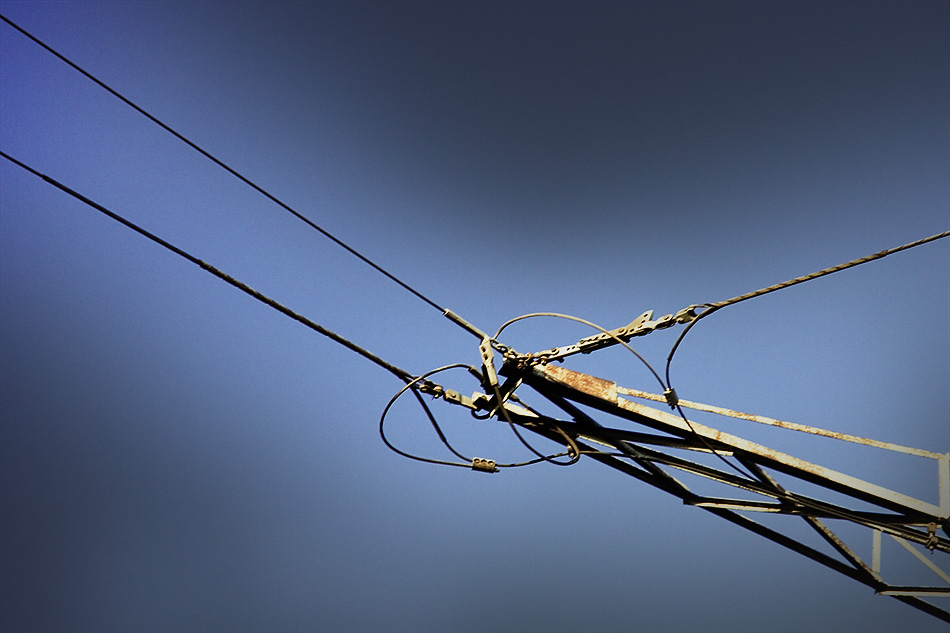

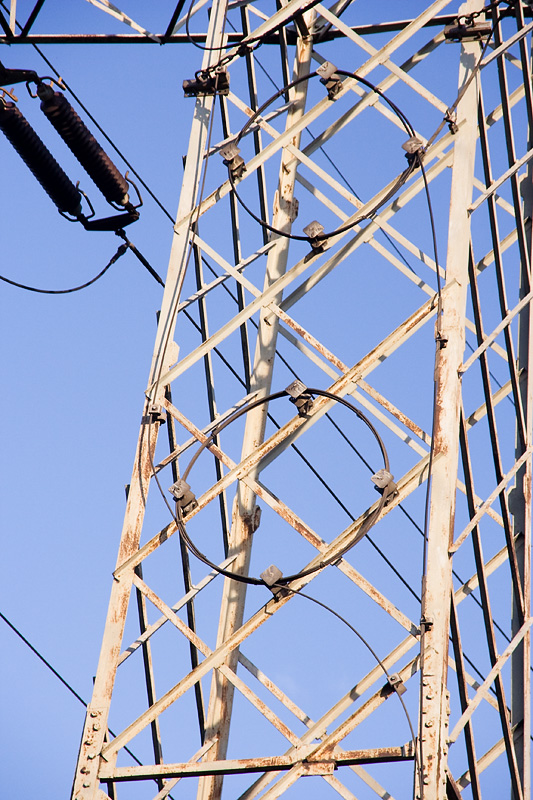

Zapasy przewodów.

Autor: Sławomir Pastuszka Warszawa maj 2021 ©
