Konstrukcje kabli

Konstrukcje telekomunikacyjnych kabli światłowodowych.

Spis treści

Wstęp

Światłowodowe kable telekomunikacyjne są układane w kanalizacjach teletechnicznych, zakopywane bezpośrednio w ziemi i wdmuchiwane do podziemnych rurociągów kablowych i mikrokanalizacji, układane na mostach, w kanałach ściekowych, w szachtach kablowych w budynkach i w kopalniach, podwieszane na słupach telekomunikacyjnych i energetycznych, oplatane na przewodach linii energetycznych, zakopywane w dnie morskim .... i instalowane w wielu jeszcze miejscach i na wiele sposobów. Stąd wiele różnorodnych konstrukcji, dostosowanych do środowisk w jakich będą pracować i funkcji w sieci do której są przeznaczone. Poniżej opisano przykładowe konstrukcje i ich parametry. Najlepszą metodą na wybór odpowiedniego technicznie rozwiązania będzie lektura często opasłych katalogów producentów.

Tubowe kable optotelekomunikacyjne zewnętrzne

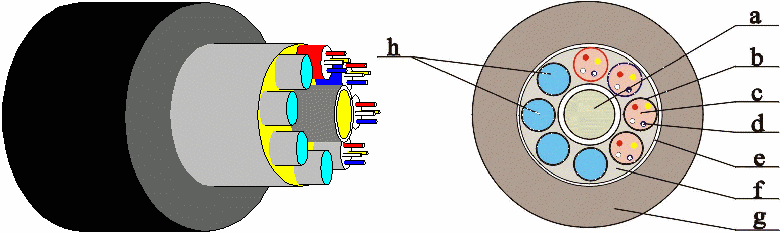

XOTKtd, XzOTKtd - kanałowe

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
wypełnienie tuby: żel optyczny.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka kabla: polietylenowa, PE wysokiej gęstości, czarna.
wkładka: polietylenowa.

Wykonanie opcjonalne

Opcja 1 - bariera przeciwwilgociowa aluminiowa pod powłoką.

Rodzaje kabli

XOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce polietylenowej (X).
XzOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce polietylenowej (X) z aluminiową zaporą przeciwwilgociową (z).

Zastosowanie

Własności użytkowe

Kable tubowe zewnętrzne są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,
mogą być układane w pobliżu linii wysokiego napięcia.

Zewnętrzna powłoka kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji: - najmniejsza 2 x waga 1 km [N]
- największa 2500 [N]
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba światłowodów w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1 - 12	2	6/B	12,5	100	2000	250	2100 +-100 4200+-100
2 - 24	4	6/C	13,0	115	2300	260
24 - 72	12	6/D	15,0	170	2500	300
2 -32	4	8/B	13,5	130	2500	270
4 - 48	6	8/C	15,0	150	2500	300
48 - 96	12	8/D	17,5	200	2500	350
16 - 48	4	12/B	16,5	200	2500	320
32 - 96	8	12/C	18,0	230	2500	360
48 - 144	12	12/D	21,5	310	2500	430

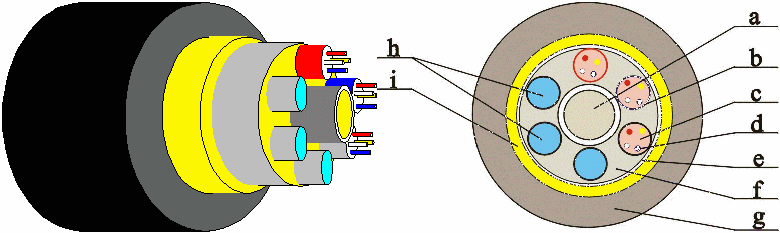

XOTKtdD, XOTKtdDx - wzmacniane

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
żel optyczny: o właściwościach hydrofobowych.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka kabla: polietylenowa, PE wysokiej gęstości, czarna.
wkładka: polietylenowa
wzmocnienie: włókna aramidowe na ośrodku kabla.

Wykonanie opcjonalne

Opcja 1 - bariera przeciwwilgociowa aluminiowa pod powłoką.
Opcja 2 - usytuowanie wzmocnienia między powłoką i osłoną

Rodzaje kabli

XOTKtdD - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d), ze wzmocnieniem na ośrodku (D), o zewnętrznej powłoce polietylenowej (X).
XzOTKtdD - opcja 1 optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznymelementem wytrzymałościowym centralnym (d),o wewnętrznej powłoce polietylenowej (X), ze wzmocnieniem na ośrodku (D),z aluminiową zaporą przeciwwilgociową (z).
XOTKtdDx - opcja 2 optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d),o wewnętrznej powłoce polietylenowej (X), ze wzmocnieniem (D) na powłoce, o zewnętrznej osłonie polietylenowej (x) .
XzOTKtdDx - opcja 1 i 2 optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznymelementem wytrzymałościowym centralnym (d),o wewnętrznej powłoce polietylenowej (X), ze wzmocnieniem na powłoce (D), o zewnętrznej osłonie polietylenowej (x), z aluminiową zaporą przeciwwilgociową (z).

Zastosowanie

Własności użytkowe

Kable tubowe wzmacniane są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,
mogą być układane w pobliżu linii wysokiego napięcia.

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-meltem pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Zewnętrzna osłona lub powłoka kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 3 000 [N]
- największa 20 000 [N]
Dopuszczalna siła rozciągająca stała:
- najmniejsza 1 000 [N]
- największa* 6 000 [N]
* - specyfikowana w zamówieniu
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba światłowodów w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1 - 12	2	6/B	14,5	125	3000	250	2100 +-100 4200+-100
2 - 24	4	6/C	15,5	150	3000	310
2 -32	4	8/B	16,0	150	3000	320
4 - 48	6	8/C	17,0	170	3500	340
16 - 48	4	12/B	18,5	200	4000	370
32 - 96	8	12/C	20,0	250	5000	400

VXOTKtd, XVOTKtdD - przeciwgryzoniowe

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
wypełnienie tuby: żel optyczny.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka kabla dwuwarstwowa: poliamidowo-polietylenowa (VX-poliamid na zewnątrz, XV-PE wysokiej gęstości na zewnątrz), Barwa powłoki czarna lub pomarańczowa,
wkładka: polietylenowa.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie z włókien aramidowych

Rodzaje kabli

VXOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o dwuwarstwowej zewnętrznej powłoce polietylenowo-poliamidowej (VX-poliamid na zewnątrz).
XVOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o dwuwarstwowej zewnętrznej powłoce polietylenowo-poliamidowej (XV-polietylen na zewnątrz).
XVOTKtdD , VXOTKtdD - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o dwuwarstwowej zewnętrznej powłoce polietylenowo-poliamidowej (XV-polietylen na zewnątrz, VX-poliamid na zewnątrz), ze wzmocnieniem z włókien aramidowych na ośrodku.

Zastosowanie

Własności użytkowe

Kable tubowe przeciwgryzoniowe są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,
mogą być układane w pobliżu linii wysokiego napięcia.

Zewnętrzna dwuwarstwowa powłoka kabli

stanowi ochronę kabli przed atakami gryzoni, jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową. Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.

Promień zaginania:

- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna

Dopuszczalna siła rozciągająca podczas instalacji:

- dla kabli niewzmacnianych 2 500 [N]
- dla kabli wzmacnianych 3 000 [N]

Zakres temperatur:

- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC

Identyfikacja tub:

- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba światłowodów w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1 - 12	2	6/B	15,0	130	2500	300	2100 +-100 4200+-100
2 - 24	4	6/C	16,0	150	2500	320
24 - 72	12	6/D	18,0	170	2500	360
2 -32	4	8/B	16,5	180	2500	330
4 - 48	6	8/C	17,5	210	2500	350
48 - 96	12	8/D	20,0	230	2500	400
16 - 48	4	12/B	19,0	200	2500	380
32 - 96	8	12/C	20,5	270	2500	410
48 - 144	12	12/D	24,0	340	2500	480

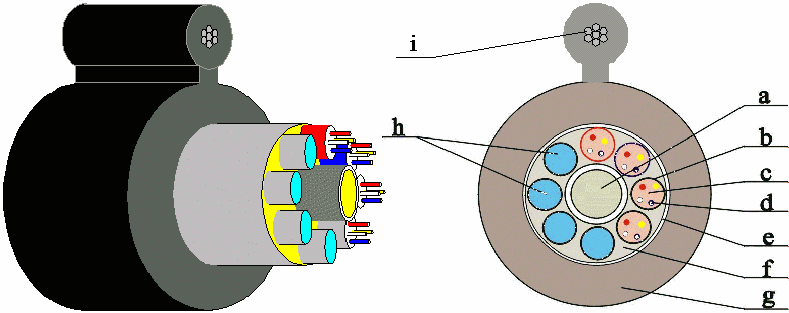

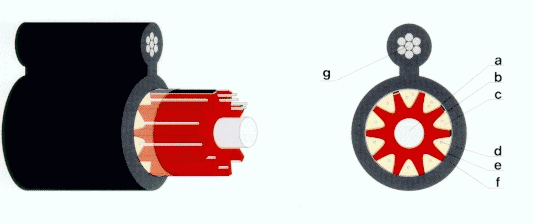

XOTKtdn, XzOTKtdn, XOTKtdDn - samonośne ósemkowe

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
żel optyczny: o właściwościach hydrofobowych.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka kabla: polietylenowa, łączy mostkiem kabel z elementem nośnym, czarna.
wkładka: polietylenowa
element nośny: linka stalowa lub pręt dielektryczny umieszczony w mostku.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe,
Opcja 2 - bariera przeciwwilgociowa aluminiowa na ośrodku pod powłoką.

Rodzaje kabli

XOTKtdn - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) samonośny (n), z dielektrycznym elementem wytrzymałościowym centralnym (d), o zewnętrznej powłoce polietylenowej (X).
XOTKtdDn opcja 1 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t), samonośny (n), z dielektrycznym elementem wytrzymałościowym centralnym (d),o zewnętrznej powłoce polietylenowej (X), ze wzmocnieniem na ośrodku (D).
XzOTKtdD opcja 2 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) samonośny (n), z dielektrycznym elementem wytrzymałościowym centralnym (d), o zewnętrznej powłoce polietylenowej (X), z barierą przeciwwilgociową na ośrodku (z).

Zastosowanie

Własności użytkowe

Ośrodki kabli samonośnych są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,

Zewnętrzna powłoka kabli jestodporna na ścieranie i promieniowanie UV.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca :
- krótkotrwała: F/3 [N]
- stała: F/6
F - siła zrywająca element nośny
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba włókien w kablu	Maks. liczba włókien w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	wyniary zewnętrzne maksymalne [mm]	wyniary mostka wys. x grubość [mm]	Masa kabla [kg/km]	Srednica elementu nośnego [mm]	Minimalna siła zrywająca element nośny [kN]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1 - 12	2	6/B	12,0x21,5	2,0x2,5	165	3,0	7,0	430	2100 +-100 4200+-100
			12,0x22,5	2,0x3,5		4,0	12,5	450
			12,0x23,5	3,0x3,5		5,0	16,0	470
6-24	4	6/C	12,5x22,5	2,0x2,5	195	3,0	7,0	440
			12,5x23,0	2,0x3,5		4,0	12,5	460
			12,5x26,0	3,0x3,5		5,0	16,0	520
16-48	8	6/D	15,0x24,5	2,0x2,5	240	3,0	7,0	490
			15,0x25,5	2,0x3,5		4,0	12,5	460
			15,0x28,5	3,0x3,5		5,0	16,0	570
2-16	2	8/B	13,0x22,5	2,0x2,5	185	3,0	7,0	450
			13,0x23,5	2,0x3,5		4,0	12,5	510
			13,0x26,5	3,0x3,5		5,0	16,0	530
4-48	6	8/C	14,5x24,0	2,0x2,5	220	3,0	7,0	480
			14,5x25,0	2,0x3,5		4,0	12,5	500
			14,5x28,0	3,0x3,5		5,0	16,0	560
48-64	8	8/D	17,0x26,5	2,0x2,5	260	3,0	7,0	530
			17,0x27,5	2,0x3,5		4,0	12,5	550
			17,0x30,5	3,0x3,5		5,0	16,0	610
2-24	2	12/B	16,0x25,8	2,0x2,5	200	3,0	7,0	520
			16,0x26,5	2,0x3,5		4,0	12,5	530
			16,0x29,5	3,0x3,5		5,0	16,0	590
12-72	6	12/C	17,5x27,0	2,0x2,5	230	3,0	7,0	540
			17,5x28,0	2,0x3,5		4,0	12,5	560
			17,5x31,0	3,0x3,5		5,0	16,0	620

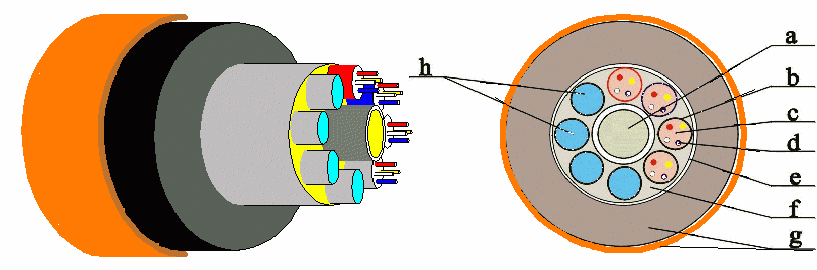

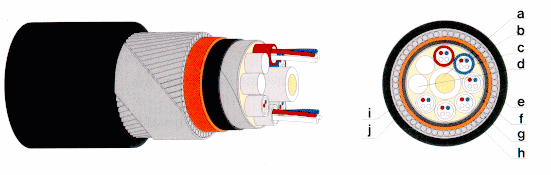

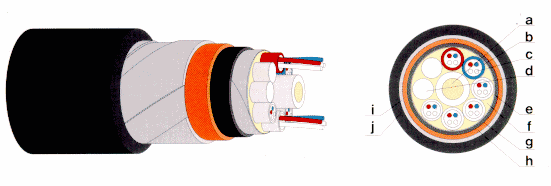

XOTKtdFtlx, XOTKtdDFtlx - ziemne

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
wkładka: polietylenowa.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka wewnętrzna: polietylenowa.
poduszka pod pancerzem.
pancerz: taśmy stalowe lakierowane.
osłona zewnętrzna: polietylenowa, PE wysokiej gęstości.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe.

Rodzaje kabli

XOTKtdFtlx - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) z powłoką polietylenową (X), opancerzony taśmami stalowymi lakierowanymi(Ftl), o zewnętrznej osłonie polietylenowej(x).
XOTKtdDFtlx - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) z powłoką polietylenową (X), opancerzony taśmami stalowymi lakierowanymi(Ftl), wzmacniany włóknami aramidowymi, o zewnętrznej osłonie polietylenowej(x).

Zastosowanie

Własności użytkowe

Kable tubowe ziemne:

mają w pełni dielektryczne ośrodki,
są odporne na zakłócenia elektromagnetyczne,
są zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,

Zewnętrzna polietylenowa osłona kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 20 x średnica zewnętrzna
- wielokrotnego 30 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 2 700 [N]
- największa* 10 000 [N]
Stała:
- najmniejsza 1 000 [N]
- największa* 5 000 [N]
* specyfikowana w zamówieniu Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^o Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba włókien w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1-12	2	6/B	19,0	240	2700	570	2100 +-100 4200+-100
2-24	4	6/C	19,5	270	2700	590
24-72	12	6/D	21,5	330	2700	650
2-32	4	8/B	20,0	310	2700	600
4-48	6	8/C	21,5	330	2700	650
48-96	12	8/D	23,0	360	2700	690
16-48	4	12/B	23,0	360	2700	690
32-96	8	12/C	24,5	420	2700	740
48-144	12	12/D	28,0	550	2700	840

XOTKtdFox, XOTKtdDFox - podwodne i ziemne

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
wkładka: polietylenowa.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka wewnętrzna: polietylenowa.
poduszka pod pancerzem.
pancerz: druty stalowe okrągłe ocynkowane.
osłona zewnętrzna: polietylenowa, PE wysokiej gęstości.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe.

Rodzaje kabli

XOTKtdFox - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) z powłoką polietylenową (X), opancerzony drutami stalowymi okrągłymi(Fo), o zewnętrznej osłonie polietylenowej(x).
XOTKtdDFox - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) z powłoką polietylenową (X), opancerzony drutami stalowymi okrągłymi(Fo), wzmacniany włóknami aramidowymi, o zewnętrznej osłonie polietylenowej(x).

Zastosowanie

Własności użytkowe

Kable tubowe ziemne:

mają w pełni dielektryczne ośrodki,
są odporne na zakłócenia elektromagnetyczne,
są zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,

Zewnętrzna polietylenowa osłona kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 20 x średnica zewnętrzna
- wielokrotnego 30 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 4 000 [N]
- największa* 16 000 [N]
Stała:
- najmniejsza 2 000 [N]
- największa* 8 000 [N]
* specyfikowana w zamówieniu
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba włókien w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1-12	2	6/B	21,0	500	4000	630	2100 +-100 4200+-100
2-24	4	6/C	22,0	550	4000	660
24-72	12	6/D	24,0	650	4000	720
2-32	4	8/B	22,5	615	4000	680
4-48	6	8/C	23,5	630	4000	750
48-96	12	8/D	26,0	760	4000	780
16-48	4	12/B	25,0	700	4000	750
32-96	8	12/C	26,5	780	4000	800
48-144	12	12/D	30,0	970	4000	900

Tubowe kable optotelekomunikacyjne wewnątrzobiektowe

NXOTKtd, NYOTKtd, YOTKtd

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
wypełnienie tuby: żel optyczny.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka kabla: bezhalogenowa (tworzywo trudnopalne).
wkładka: polietylenowa.

Wykonanie opcjonalne

Opcja 1 - powłoka kabla polwinitowa uodporniona na palenie.
Opcja 2 - powłoka kabla polwinitowa (nierozprzestrzeniająca płomienia).

Rodzaje kabli

NXOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce bezhalogeenowej (NX).
NYOTKtd (opcja 1) - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce polwinitowej uodpornionej na palenie (NY)
YOTKtd (opcja 2) - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce polwinitowej (Y) nierozprzestrzeniającej płomienia

Zastosowanie

Własności użytkowe

Kable tubowe wewnętrzne są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,
mogą być układane w pobliżu instalacji elektrycznych i linii wysokiego napięcia.

Zewnętrzna powłoka kabli jest wykonana z materiałów trudnopalnych, może być jednocześnie bezhalogenowa. Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie. Promień zaginania:
- jednokrotnego 20 x średnica zewnętrzna
- wielokrotnego 30 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji: - największa 2 500 [N]
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC
Identyfikacja tub:
- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba światłowodów w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1 - 24	4	6/B	12,0	130	2500	240	2100 +-100 4200+-100
2 -36	6	6/C	12,5	150	2500	250
2 -32	4	8/B	13,0	160	2500	260
24 - 64	8	8/C	14,5	190	2500	290
48 - 144	12	12/C	17,5	250	2500	350

NXOTKtdD, XOTKtdDnx, YOTKtdD - wzmacniane

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
żel optyczny: o właściwościach hydrofobowych.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka kabla: bezhalogenowa (tworzywo trudnopalne).
wkładka: polietylenowa
wzmocnienie: włókna aramidowe na ośrodku kabla.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe pomiędzy powłoką i osłoną,
Opcja 2 - powłoka polwinitowa nierozprzestrzeniająca płomienia,
Opcja 3 - powłoka polwinitowa uodporniona na palenie.

Rodzaje kabli

NXOTKtdD - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d), ze wzmocnieniem na ośrodku (D), o zewnętrznej powłoce bezhalogenowej (NX).
XOTKtdDnx opcja 1 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznymelementem wytrzymałościowym centralnym (d),o wewnętrznej powłoce polietylenowej (X), ze wzmocnieniem pomiędzy powłoką i osłoną (D), w powłoce i osłonie zewnętrznej bezhalogenowej (tworzywo trudnopalne)nx.
YOTKtdD opcja 2 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d),ze wzmocnieniem (D) na ośrodku, o zewnętrznej powłoce polwinitowej (Y) (nierozprzestrzeniającej płomienia).
NYOTKtdD opcja 3 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznymelementem wytrzymałościowym centralnym (d), ze wzmocnieniem na ośrodku (D), o zewnętrznej powłoce (NY) uodpornionej na palenie.
YOTKtdDny opcja 1, 2 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d),ze wzmocnieniem (D) pomiędzy powłoką i osłoną, w powłoce polwinitowej (Y) i osłonie zewnętrznej polwinitowej uodpornionej na palenie (ny).

Zastosowanie

Własności użytkowe

Kable tubowe wzmacniane są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,
mogą być układane w pobliżu instalacji elektrycznych.

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-meltem pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Zewnętrzna powłoka kabli jest wykonana z materiałów trudnopalnych, może być równocześnie bezhalogenowa.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 3 000 [N]
- największa 10 000 [N]
Dopuszczalna siła rozciągająca stała:
- najmniejsza 1 000 [N]
- największa* 4 000 [N]
* - specyfikowana w zamówieniu Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC

Identyfikacja tub:

- tuba licznikowa czerwona
- tuba kierunkowa niebieska
- tuby następne naturalne lub białe *
* barwione na życzenie

Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba światłowodów w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1 - 24	4	6/B	14,5	125	3000	300	2100 +-100 4200+-100
2 - 36	6	6/C	15,5	150	3000	310
2 -32	4	8/B	16,0	170	3500	320
24 - 64	8	8/C	17,0	190	4000	340
48 - 144	12	12/C	20,0	250	5000	400

VYOTKtd, VYOTKtdD, YVOTKtd, YVOTKtdD - przeciwgryzoniowe, niewzmacniane i wzmacniane

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP w powłoce z PE, lub bez powłoki.
tuba: luźna ze światłowodami wypełniona żelem optycznym.
żel optyczny: o właściwościach hydrofobowych.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
ośrodek kabla: skręcone tuby lub tuby i wkładki wokół elementu centralnego; ośrodek jest 6-cio, 8-mio lub 12-to elementowy.
uszczelnienie ośrodka: żel hydrofobowy.
powłoka kabla: poliamidowo polwinitowa.
wkładka: polietylenowa

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe na ośrodku,

Rodzaje kabli

VYOTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d),o zewnętrznej powłoce dwuwarstwowej poliamidowo - polwinitowej (VY) (poliamid na zewnątrz).
VYOTKtdD opcja 1 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d), ze wzmocnieniem na ośrodku (D), o zewnętrznej powłoce dwuwarstwowej poliamidowo - polwinitowej (VY) (poliamid na zewnątrz).
YVTKtd - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d),o zewnętrznej powłoce dwuwarstwowej poliamidowo - polwinitowej (YV) (poliamid wewnątrz).
YVOTKtdD opcja 1 - optotelekomunikacyjny kabel (OTK) tubowy (luźna tuba) (t) z dielektrycznym elementem wytrzymałościowym centralnym (d), ze wzmocnieniem na ośrodku (D), o zewnętrznej powłoce dwuwarstwowej poliamidowo - polwinitowej (YV) (poliamid wewnątrz).

Zastosowanie

Własności użytkowe

Kable tubowe przeciwgryzoniowe są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie tub i ośrodków żelem hydrofobowym,
mogą być układane w pobliżu instalacji elektrycznych.

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-meltem pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne. Zewnętrzna dwuwarstwowa powłoka kabli stanowi ochronę przed atakami gryzoni. Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie. Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 2 500 [N]
- największa* 2 x waga 1 km [N]
* - dla kabli wzmacnianych Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^o

Identyfikacja tub:

- tuba licznikowa czerwona - tuba kierunkowa niebieska - tuby następne naturalne lub białe * * barwione na życzenie
Barwy światłowodów w tubie

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Charakterystyka kabli

Liczba włókien w kablu	Maksymalna liczba światłowodów w tubie	Liczba tub lub tub i wkładek / rodzaj tuby	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1-24	4	6/B	15,0	130	2500	300	2100 +-100 4200+-100
2-36	6	6/C	16	150	2500	320
2-32	4	8/B	16,5	170	2500	330
24-64	8	8/C	17,5	190	2500	350
48-144	12	12/C	20,5	270	2500	410

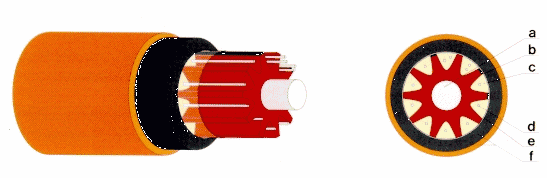

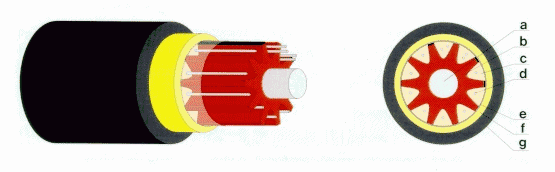

Rozetowe kable optotelekomunikacyjne

XOTKrd, XOTKrdD, XOTKrdDx, XzOTKrd - zewnętrzne kanałowe wzmacniane i niewzmacniane

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP.
rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
rowek rozety: wypełniony żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
osłona rozety: polipropylenowa.
wzmocnienie ośrodka: włókna aramidowe na ośrodku kabla.
powłoka kabla: polietylenowa, PE wysokiej gęstości, czarna.

Wykonanie opcjonalne

Opcja 1 - bariera przeciwwilgociowa aluminiowa pod powłoką.
Opcja 2 - usytułowanie wzmocnienia aramidowego między powłoką a osłoną

Rodzaje kabli

XOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X).
XOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), ze wzmocnieniem na ośrodku z włókien aramidowych (D).
XzOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), z aluminiową barierą przeciwwilgociową na ośrodku.
XzOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), z aluminiową barierą przeciwwilgociową na ośrodku i wzmocnieniem z włókien aramidowych.
XOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), ze wzmocnieniem z włókien aramidowych (D) pomiędzy powłoką i osłoną kabla (x).
XzOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d), z barierą przeciwwilgociową na ośrodku (z), o powłoce polietylenowej (X),ze wzmocnieniem z włókien aramidowych (D) pomiędzy powłoką i osłoną kabla (x).

Zastosowanie

Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych w każdej konfiguracji przestrzennej.
Kable XOTKrd; XzOTKrd są przystosowane do układania:
-w kanalizacji kablowej pierwotnej i wtórnej
Kable XOTKrdD; XOTKrdDx, XzOTKrdD, XzOTKrdDx są przystosowane do układania:
-bezpośrednio w ziemi na terenach o małym zagrożeniu uszkodzeniami mechanicznymi, w kanalizacji kablowej pierwotnej i wtórnej
-na słupach linii telefonicznych, trakcji kolejowej, słupach linii energetycznych średnich i małych napięć

Własności użytkowe

Kable rozetowe są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym,
mogą być układane w pobliżu linii wysokiego napięcia.

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-metalem pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Zewnętrzna osłona lub powłoka kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 2 x waga 1 km [N]
- największa 2500 [N]
Dopuszczalna siła rozciągająca dla kabli wzmacnianych:
krótkotrwała:
- najmniejsza 3 000 [N]
- największa* 20 000 [N]
stała:
- najmniejsza 1 000 [N]
- największa* 6 000 [N]
* specyfikowana w zamówieniu
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Identyfikacja rowków rozety:
- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.

Barwy światłowodów w rowkach rozety:

czerwona

zielona

niebieska

Charakterystyka kabli

Rodzaj kabla	Liczba włókien w kablu	Maksymalna liczba światłowodów w rowku rozety	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
XOTKrd	1-30	3	13,0	110	2500	260	2100 +-100 4200+-100
XzOTKrd
XOTKrdD	1-30	3	15,0	125	3000	300
XzOTKrdD
XOTKrdDx	1-30	3	16,0	140	3000	370
XzOTKrdDx

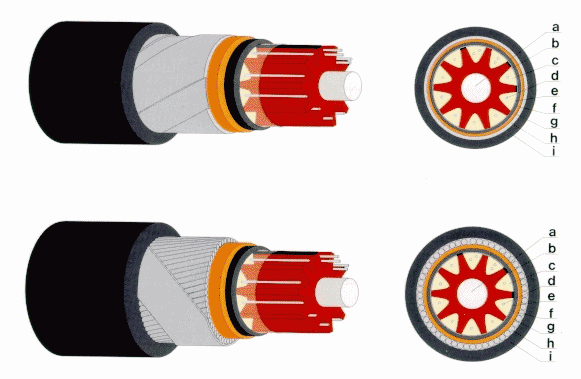

XOTKrdFtlx, XOTKrdFox, XOTKrdDFox - zewnętrzne podwodne i ziemne

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP.
rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
rowek rozety: wypełniony żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
osłona rozety: polipropylenowa.
powłoka wewnętrzna: polietylenowa.
poduszka pod pancerzem
pancerz: druty stalowe okrągłe ocynkowane lub 2 taśmy stalowe lakierowane.
osłona zewnętrzna: polietylenowa, PE wysokiej gęstości, czarna.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe.

Rodzaje kabli

XOTKrdFtlx - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony taśmami stalowymi lakierowanymi (Ftl), o zewnętrznej osłonie polietylenowej (x).
XOTKrdFox - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony drutami stalowymi okrągłymi (Fo), o zewnętrznej osłonie polietylenowej (x).
XOTKrdDFtlx- optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony taśmami stalowymi lakierowanymi (Ftl), wzmacniany włóknami aramidowymi (D), o zewnętrznej osłonie polietylenowej (x).
XOTKrdDFox - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), opancerzony drutami stalowymi (Fo), wzmacniany włóknami aramidowymi (D), o zewnętrznej osłonie polietylenowej (x).

Zastosowanie

Własności użytkowe

Kable rozetowe ziemne:

mają w pełni dielektryczne ośrodki,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym,

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-metalem oraz opancerzenie pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Zewnętrzna osłona kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 20 x średnica zewnętrzna
- wielokrotnego 30 x średnica zewnętrzna
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Dopuszczalna siła rozciągająca dla kabli opancerzonych taśmami stalowymi:
krótkotrwała:
- najmniejsza 2 700 [N]
- największa* 10 000 [N]
stała:
- najmniejsza 1 000 [N]
- największa* 5 000 [N]
Dopuszczalna siła rozciągająca dla kabli opancerzonych drutami stalowymi:
krótkotrwała:
- najmniejsza 4 000 [N]
- największa* 16 000 [N]
stała:
- najmniejsza 2 000 [N]
- największa* 8 000 [N]
* specyfikowana w zamówieniu

Identyfikacja rowków rozety:

- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.
Barwy światłowodów w rowkach rozety:

czerwona

zielona

niebieska

Charakterystyka kabli

Rodzaj kabla	Liczba włókien w kablu	Maksymalna liczba światłowodów w rowku rozety	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
XOTKrdFtlx	1-30	3	16,0	270	2700	480	2100 +-100 4200+-100
XOTKrdDFtlx	1-30	3	18,0	300	6000	520
XOTKrdDFox	1-30	3	18,5	610	4000	530
XOTKrdDFox	1-30	3	20,5	650	8000	600

NXOTKrd, YOTKrd, NXOTKrdD, XOTKrdDnx - wewnątrzobiektowe

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP.
rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
rowek rozety: wypełniony żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
osłona rozety: polipropylenowa.
wzmocnienie ośrodka: włókna aramidowe na ośrodku kabla.
powłoka kabla: bezhalogenowa (tworzywo trudnopalne).

Wykonanie opcjonalne

Opcja 1 - powłoka polwinitowa uodporniona na palenie
Opcja 2 - powłoka polwinitowa nierozprzestrzeniająca płomienia
Opcja 3 - wzmocnienie aramidowe
Opcja 4 - wzmocnienie aramidowe pomiędzy powłoką a osłoną.

Rodzaje kabli

NXOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce bezhalogenowej (NX).
NYOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o zewnętrznej powłoce polwinitowej uodpornionej na palenie (NY),
YOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polwinitowej nierozprzestrzeniającej płomienia(Y),
NXOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej bezhalogenowej (NX), i wzmocnieniem z włókien aramidowych na ośrodku.
XOTKrdDnx - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce (X) i osłonie (nx) bezhalogenowej, ze wzmocnieniem z włókien aramidowych (D) pomiędzy powłoką i osłoną kabla.
NYOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d), o powłoce polwinitowej uodpornionej na palenie (NY),ze wzmocnieniem z włókien aramidowych (D) na ośrodku.
YOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d), o powłoce polwinitowej nierozprzestrzeniającej płomienia (Y), ze wzmocnieniem na ośrodku z włókien aramidowych (D).
YOTKrdDny - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d), o powłoce (Y) i osłonie (ny) polwinitowej nierozprzestrzeniającej płomienia , ze wzmocnieniem z włókien aramidowych (D) pomiędzy osłoną, a powłoką.

Zastosowanie

Własności użytkowe

Kable rozetowe wewnątrzobiektowe są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym,
mogą być układane w pobliżu instalacji elektrycznych.

Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-metalem pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Zewnętrzna osłona lub powłoka kabli jest wykonana z materiałów trudnopalnych, może być jednocześnie bezhalogenowa.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 2 x waga 1 km [N]
- największa 2500 [N]
Dopuszczalna siła rozciągająca dla kabli wzmacnianych:
krótkotrwała:
- najmniejsza 3 000 [N]
- największa* 10 000 [N]
stała:
- najmniejsza 1 000 [N]
- największa* 4 000 [N]
* specyfikowana w zamówieniu
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC
Identyfikacja rowków rozety:
- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.
Barwy światłowodów w rowkach rozety:

czerwona

zielona

niebieska

Charakterystyka kabli

Rodzaj kabla	Liczba włókien w kablu	Maksymalna liczba światłowodów w rowku rozety	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
NXOTKrd YOTKrd NYOTKrd	1-30	3	12,5	140	2500	250	2100 +-100 4200+-100
NXOTKrdD YOTKrdD NYOTKrdD	1-30	3	14,5	150	3000	290
NXOTKrdDnx YOTKrdDny	1-30	3	16,0	160	3500	320

VXOTKrd, YVOTKrd, VXOTKrdD, YVOTKrdD - przeciwgryzoniowe

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP.
rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
rowek rozety: wypełniony żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
osłona rozety: polipropylenowa.
powłoka kabla dwuwarstwowa: poliamidowo-polietylenowa (VX poliamid na zewnątrz), polietylenowo-poliamidowa (XV polietylen na zewnątrz), poliamidowo-polwinitowa (VY poliamid na zewnątrz) lub polwinitowo-poliamidowa (YV polwinit na zewnątrz).
Barwa powłoki czarna lub pomarańczowa.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe.

Rodzaje kabli

VXOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej poliamidowo-polietylenowej (VX).
XVOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej polietylenowo-poliamidowej (XV).
VYOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej poliamidowo-polwinitowej (VY).
YVOTKrd - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej polwinitowo-poliamidowej (YV).
VXOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej poliamidowo-polietylenowej(VX), ze wzmocnieniem na ośrodku kabla z włókien aramidowych (D).
XVOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej polietylenowo-poliamidowej(XV), ze wzmocnieniem na ośrodku kabla z włókien aramidowych (D).
VYOTKrdD- optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej poliamidowo-polwinitowej(VY), ze wzmocnieniem na ośrodku kabla z włókien aramidowych (D).
YVOTKrdD - optotelekomunikacyjny kabel (OTK) rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce dwuwarstwowej polwinitowo-poliamidowej(XV), ze wzmocnieniem na ośrodku kabla z włókien aramidowych (D).

Zastosowanie

Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach dalekosiężnych, rozległych i lokalnych w każdej konfiguracji przestrzennej.
Kable VXOTKrd; XVOTKrd, VXOTKrdD, XVOTKrdD są przystosowane do:
-układania w kanalizacji kablowej pierwotnej i wtórnej
Kable wzmacniane mogą być układane:
-bezpośrednio w ziemi na terenach o małym zagrożeniu uszkodzeniami mechanicznymi,
-na słupach linii telefonicznych, trakcji kolejowej, słupach linii energetycznych średnich i małych napięć
Kable wewnątrzobiektowe VYOTKrd, YVOTKrd, VYOTKrdD, YVOTKrdD są przystosowane do układania:
-w pomieszczeniach zamkniętych
-na zewnętrznych ścianach budynków
-w tunelach kolejowych, drogowych, w chodnikach kopalń
Kable wzmacniane mogą być podwieszane: poziomo, pionowo.

Własności użytkowe

Kable rozetowe przeciwgryzoniowe są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym,
mogą być układane w pobliżu linii wysokiego napięcia.

Zewnętrzna dwuwarstwowa powłoka stanowi ochronę kabli przed atakami gryzoni
Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-metalem pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca podczas instalacji:
- najmniejsza 2 x waga 1 km [N]
- największa 2500 [N]
Zakres temperatur dla kabli zewnętrznych VXOTKrd, XVOTKrd, VXOTKrdD, XVOTKrdD:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Zakres temperatur dla kabli wewnętrznych VYOTKrd, YVOTKrd, VYOTKrdD, YVOTKrdD:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC
Identyfikacja rowków rozety:
- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.
Barwy światłowodów w rowkach rozety:

czerwona

zielona

niebieska

Charakterystyka kabli

Rodzaj kabla	Liczba włókien w kablu	Maksymalna liczba światłowodów w rowku rozety	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
VXOTKrd XVOTKrd VYOTKrd YVOTKrd	1-30	3	14,0	160	2500	280	2100 +-100 4200+-100
VXOTKrdD XVOTKrdD VYOTKrdD YVOTKrdD	1-30	3	16,0	170	3500	320	2100 +-100 4200+-100

XOTKrdn, XzOTKrdn, XzOTKrdDn - zewnętrzne, samonośne, ósemkowe

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP.
rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
rowek rozety: wypełniony żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
osłona rozety: polipropylenowa.
powłoka kabla: polietylenowa, PE wysokiej gęstości, czarna.
element nośny: linka stalowa lub pręt dielektryczny umieszczone w mostku.

Wykonanie opcjonalne

Opcja 1 - wzmocnienie aramidowe,
Opcja 2 - bariera przeciwwilgociowa aluminiowa pod powłoką.

Rodzaje kabli

XOTKrdn - optotelekomunikacyjny kabel (OTK) rozetowy (r), samonośny ósemkowy (n), z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X).
XOTKrdDn - optotelekomunikacyjny kabel (OTK) rozetowy (r), samonośny ósemkowy (n), z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), ze wzmocnieniem na ośrodku z włókien aramidowych (D).
XzOTKrdn - optotelekomunikacyjny kabel (OTK) rozetowy (r), samonośny ósemkowy (n), z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polietylenowej (X), z aluminiową barierą przeciwwilgociową na ośrodku.

Zastosowanie

Własności użytkowe

Ośrodki kabli rozetowych samonośnych są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym,

Zewnętrzna osłona lub powłoka kabli z polietylenu wysokiej gęstości jest odporna na ścieranie, promieniowanie UV oraz korozję naprężeniową.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Dopuszczalna siła rozciągająca :
- krótkotrwała F/3
- stała F/6
F- siła zrywająca element nośny
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -40^oC - +70^oC
- pracy: -40^oC - +70^oC
Identyfikacja rowków rozety:
- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.
Barwy światłowodów w rowkach rozety:

czerwona

zielona

niebieska

Charakterystyka kabli

Rodzaj kabla	Liczba włókien w kablu	Maksymalna liczba światłowodów w rowku rozety	Wymiary zewnętrzne maksymalne [mm]	Wymiary mostka wys.xgrub. [mm]	Masa kabla [kg/km]	Średnica elementu nośnego [mm]	Min. siła zrywająca element nośny [kN]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
XOTKrdn XzOTKrdn	1-30	3	13,0x22,5	2,0x2,5	160	3,0	7,0	520	2100 +/-100 4200+/-100
			13,0x23,5	2,0x3,5		4,0	12,5	530
			13,0x26,5	3,0x3,5		5,0	16,0	590
XOTKrdDn	1-30	3	15,0x24,5	2,0x2,5	180	3,0	7,0	490
			15,0x25,5	2,0x3,5		4,0	12,5	510
			15,0x28,5	3,0x3,5		5,0	16,0	570

Stacyjne kable optotelekomunikacyjne

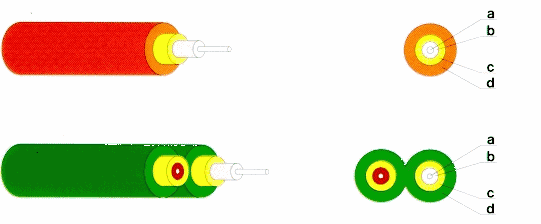

YOTKS, NXOTKS, NYOTKS - jednowłóknowe, dwuwłóknowe

Budowa

włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
tuba: ścisła 0.9mm.
włókna: aramidowe.
powłoka kabla: polwinitowa (nierozprzestrzeniająca płomienia).

Wykonanie opcjonalne

Opcja 1 - powłoka kabla bezhalogenowa.
Opcja 2 - powłoka kabla polwinitowa uodporniona na palenie.

Rodzaje kabli

YOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) o zewnętrznej powłoce polwinitowej(Y) nierozprzestrzeniającej płomienia.
NXOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) o zewnętrznej powłoce bezhalogenowej.
NYOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) o zewnętrznej powłoce polwinitowej(NY) uodpornionej na palenie.

Zastosowanie

Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach lokalnych.
Kable są przystosowane do:
-układania w pomieszczeniach zamkniętych
-wykonywania połączeń między urządzeniami optoelektronicznymi.
Są przeznaczone głównie do wykonywania optycznych kabli montażowych i pomiarowych (patch-cord i pigtail).

Własności użytkowe

Kable stacyjne w ścisłych tubach są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
giętkie i łatwe w montażu,
mogą być układane w pobliżu instalacji elektrycznych,
nadają się do oprawiania w złącza każdego standardu.

Zewnętrzna powłoka kabli jest wykonana z materiałówtrudnopalnych, noże być jednocześnie bezhalogenowa.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC
Identyfikacja tub:
- kabel jednowłóknowy (simplex) barwa dowolna - kabel dwuwłóknowy (duplex) tuba 1 -naturalna lub biała, tuba 2 - zabarwiona
Barwa powłoki polwinitowej

żółta	kable jednomodowe (J)
czerwona	kable jednomodowe o przesuniętej dyspersji (JP)
pomarańczowa	kable wielomodowe (G/50)
zielona	kable wielomodowe (G/62.5)

Charakterystyka kabli

Liczba włókien w kablu	Średnica ścisłej tuby [mm]	Wymiary zewnętrzne kabla [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
1	0,90^+0,5_-0,1	2,5+/-0,2	9	400	50	500 +/- 5
		2,8+/-0,2	10		60
		3,0+/-0,2	12		60
2	0,90^+0,5_-0,1	5,0_(+/-0,4)x 2,5_(+/-0,2)	18	800	50
		5,6_(+/-0,4)x 2,8_(+/-0,2)	20		60
		6,0_(+/-0,4)x 3,0_(+/-0,2)	24		60

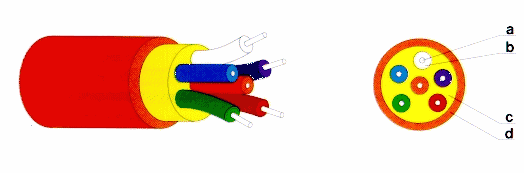

YOTKS, NXOTKS, NYOTKS - wielowłóknowe zakończeniowe

Budowa

włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
tuba: ścisła 0.9mm.
włókna: aramidowe w ośrodku.
powłoka kabla: polwinitowa (nierozprzestrzeniająca płomienia).

Wykonanie opcjonalne

Opcja 1 - powłoka kabla bezhalogenowa.
Opcja 2 - powłoka kabla polwinitowa uodporniona na palenie.

Rodzaje kabli

YOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy o zewnętrznej powłoce polwinitowej(Y) nierozprzestrzeniającej płomienia.
NXOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy o zewnętrznej powłoce bezhalogenowej (NX).
NYOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy o zewnętrznej powłoce polwinitowej(NY) uodpornionej na palenie.

Zastosowanie

Własności użytkowe

Kable stacyjne w ścisłych tubach są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
giętkie i łatwe w montażu,
mogą być układane w pobliżu instalacji elektrycznych,
nadają się do oprawiania w złączach każdego standardu.

Zewnętrzna powłoka kabli jest wykonana z materiałówtrudnopalnych, noże być jednocześnie bezhalogenowa.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 10 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC

Barwy ścisłych tub:

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Barwa powłoki polwinitowej

żółta	kable jednomodowe (J)
czerwona	kable jednomodowe o przesuniętej dyspersji (JP)
pomarańczowa	kable wielomodowe (G/50)
zielona	kable wielomodowe (G/62.5)

Charakterystyka kabli

Liczba włókien w kablu	Średnica ścisłej tuby [mm]	Średnica zewnętrzna maxsymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
4	0,90^+0,5_-0,1	5,0	30	1200	100	500 +/- 5
6		5,0	30	1200	100
8		5,0	40	1600	100
12		6,0	40	1600	120

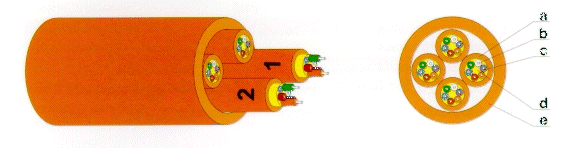

YOTKS(), NXOTKS(), NYOTKS() - wielowłóknowe rozdzielcze

Budowa

moduł ze światłowodami.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
tuba: ścisła 0.9mm.
włókna: aramidowe w ośrodku modułu.
powłoka kabla: polwinitowa (nierozprzestrzeniająca płomienia).

Wykonanie opcjonalne

Opcja 1 - powłoka kabla bezhalogenowa.
Opcja 2 - powłoka kabla polwinitowa uodporniona na palenie.

Rodzaje kabli

YOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy, rozdzielczy, o zewnętrznej powłoce polwinitowej(Y) nierozprzestrzeniającej płomienia.
NXOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy, rozdzielczy, o zewnętrznej powłoce bezhalogenowej (NX).
NYOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy, rozdzielczy, o zewnętrznej powłoce polwinitowej(NY) uodpornionej na palenie.

Zastosowanie

Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach lokalnych.
Kable są przystosowane do:
-układania w pomieszczeniach zamkniętych
-wykonywania połączeń między urządzeniami optoelektronicznymi i rozgałęziania sieci w budynkach.

Własności użytkowe

Kable stacyjne w ścisłych tubach są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
giętkie i łatwe w montażu,
mogą być układane w pobliżu instalacji elektrycznych,
nadają się do oprawiania w złączach każdego standardu.

Zewnętrzna powłoka kabli jest wykonana z materiałów trudnopalnych, noże być jednocześnie bezhalogenowa.
Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.
Promień zaginania:
- jednokrotnego 15 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC

Barwy ścisłych tub:

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Barwa powłoki polwinitowej

żółta	kable jednomodowe (J)
czerwona	kable jednomodowe o przesuniętej dyspersji (JP)
pomarańczowa	kable wielomodowe (G/50)
zielona	kable wielomodowe (G/62.5)

Charakterystyka kabli

Liczba włókien w kablu	Liczba modułów	Liczba włókien w module	Średnica modułu [mm]	Średnica zewnętrzna maxsymalna [mm]	Masa kabla [kg/km]	Minimalny promień zginania [mm]	Dopuszczalna siła rozciągająca [N]	Standardowa długość fabrykacyjna [m]
4	4	1	2,5	10,5	50	210	1600	500+/-5
6	6	1	2,5	11,5	60	230	2000
8	8	1	2,5	14,5	90	280	3000
12	12	1	2,5	17,0	100	340	4000
16	4	4	5,0	17,5	160	350	4000
24		6			160		6000
32		8			180		8000
48		12	6,0	19,0	180	380	10 000
24	6	4	5,0	19,5	180	390	4000
36		6			180		6000
48		8			200		8000
72		12	6,0	22,5	200	450	10 000
32	8	4	5,0	24,5	200	490	4000
48		6			300		6000
64		8			400		8000
96		12	6,0	28,5	430	570	10 000

Górnicze kable optotelekomunikacyjne

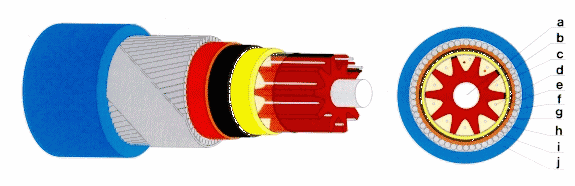

YOTKGrdFoyn, YOTKGrdDFoyn

Budowa

element wytrzymałościowy centralny: dielektryczny pręt FRP.
rozeta polipropylenowa: 10-cio rowkowa, liczba włókien w rowku: 1, 2 lub 3.
rowek rozety: wypełniony żelem optycznym.
włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
osłona rozety: polipropylenowa.
wzmocnienie: włókna aramidowe.
powłoka wewnętrzna: polietylenowa.
poduszka pod pancerzem
pancerz: druty stalowe okrągłe ocynkowane.
osłona kabla: polwinitowa, czarna lub niebieska.

Rodzaje kabli

YOTKGrdFoyn - optotelekomunikacyjny kabel (OTK) górniczy (G), rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polwinitowej (Y), opancerzony drutami stalowymi okrągłymi (Fo), o zewnętrznej osłonie polwinitowej (yn) nierozprzestrzeniającej płomienia.
YOTKGrdDFoyn - optotelekomunikacyjny kabel (OTK) górniczy (G), rozetowy (r) z dielektrycznym elementem wytrzymałościowym centralnym (d) o powłoce polwinitowej (Y), opancerzony drutami stalowymi okrągłymi (Fo), wzmocniony włóknami aramidowymi, o zewnętrznej osłonie polwinitowej (yn) nierozprzestrzeniającej płomienia.

Zastosowanie

Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym. Kable te służą do wykonywania połączeń między urządzeniami systemów optoelektronicznych.
Kable opancerzone są przystosowane do układania:
-bezpośrednio w ziemi i na ziemi na terenach o dużym zagrożeniu uszkodzeniami mechanicznymi,
-w kanalizacji kablowej pierwotnej
Kable górnicze są przystosowane do układania:na powierzchni i w podziemnych wyrobiskach zakładów górniczych. Mogą być podwieszane poziomo i pionowo.

Własności użytkowe

Kable górnicze: mają w pełni dielektryczne ośrodki i są odporne na zakłócenia elektromagnetyczne,
Centralny dielektryczny element wytrzymałościowy oraz wzmocnienie na ośrodku z włókien aramidowych zespolonych hot-metalem oraz opancerzenie pozwalają na uzyskanie dużej odporności kabli na naprężenia wzdłużne i poprzeczne.
Kable są zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody poprzez efektywne wypełnienie rowków rozety żelem hydrofobowym.
Zewnętrzna osłona kabli jest wykonana z polwinitu nie rozprzestrzeniającego płomienia
Promień zginania:
- jednokrotnego 20 x średnica zewnętrzna
- wielokrotnego 30 x średnica zewnętrzna
Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -20^oC - +70^oC
- pracy: -20^oC - +70^oC
Dopuszczalna siła rozciągająca:

	YOTKGrdFoyn	YOTKGrdDFoyn
podczas instalacji	6 000 N	8 000 N
podczas eksploatacji	2 000 N	3 000 N

Identyfikacja rowków rozety:
- rowek licznikowy położony między dwoma sąsiednimi barwionymi grzbietami rozety
- kierunek liczenia wskazany przez trzeci barwiony grzbiet rozety.
Barwy światłowodów w rowkach rozety:

Numer włókna w rowku	Numer rowka
Numer włókna w rowku	1, 5, 9	2, 6, 10	3, 7	4, 8
1	naturalna	naturalna	naturalna	naturalna
2	niebieska	brązowa	czerwona	zielona
3	pomarańczowa	biała	żółta	szara

Charakterystyka kabli

Rodzaj kabla	Maksymalna liczba światłowodów w rowku rozety	Średnica kabla na powłoce	Średnica drutów pancerza	Średnica zewnętrzna maksymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
YOTKrdFoyn	3	10,4	1,4	18,0	610	6 000	540	2100+/-100
YOTKrdDFoyn	3	11,6	1,4	19,0	660	8 000	570	2100+/-100
