TYPY ZŁĄCZY ŚWIATŁOWODOWYCH

W chwili gdy mamy coś z czymś połączyć często powstaje dylemat jaki kabelek stacyjny (tzw. patch-cord) zakupić. Na świecie istnieje wiele standardów złączy światłowodowych. W Polsce w telekomunikacji najczęściej stosuje się złącza SC, SC-APC, LC, E2000 i E2000APC. Jeśli jednak mamy do czynienia z sieciami informatycznymi to tu każdy instaluje to co lubi.... Poniżej przedstawiam przegląd najczęściej spotykanych złączy optycznych.

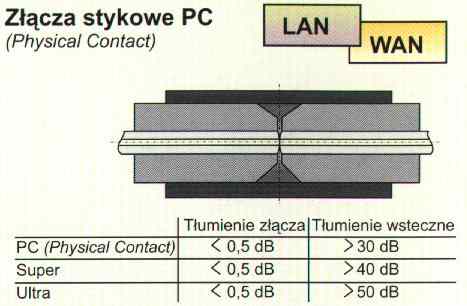

Złącza stykowe PC i kątowo-stykowe APC

PC

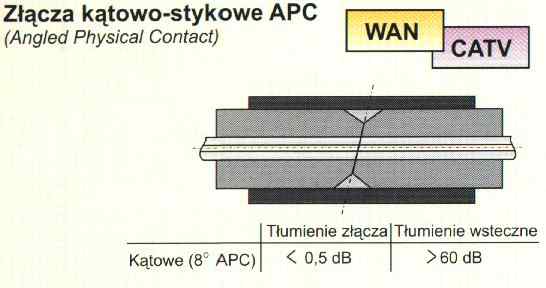

APC

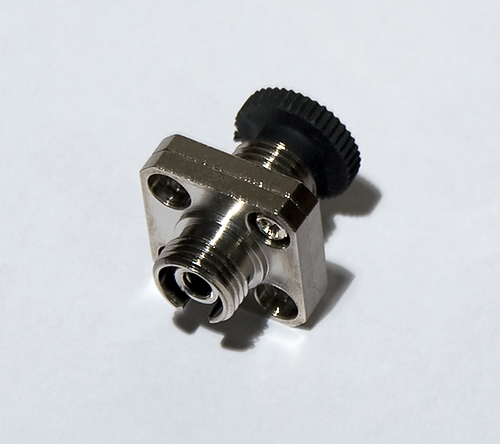

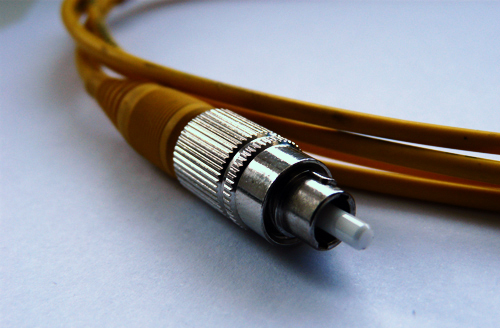

FC

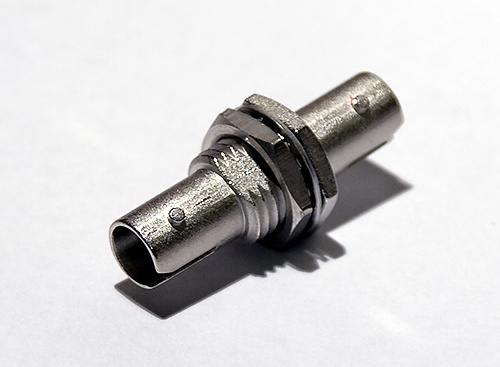

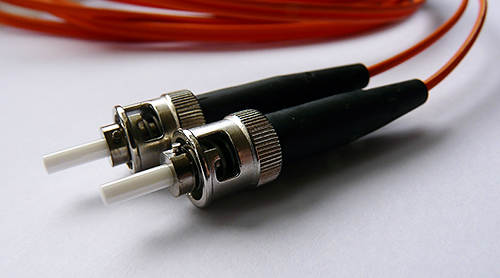

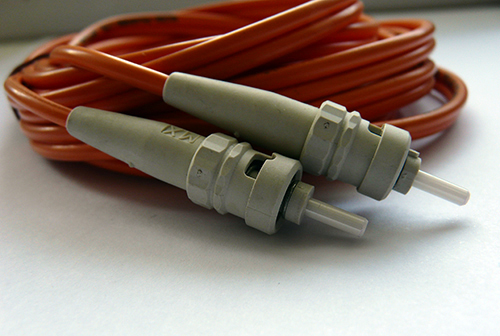

ST

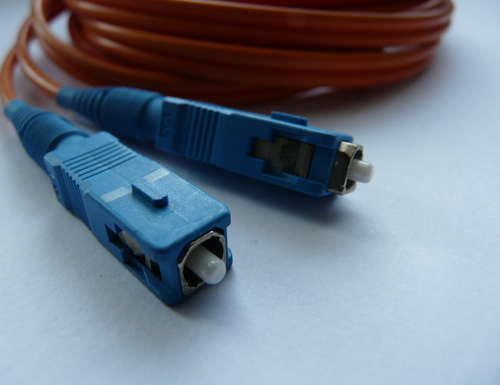

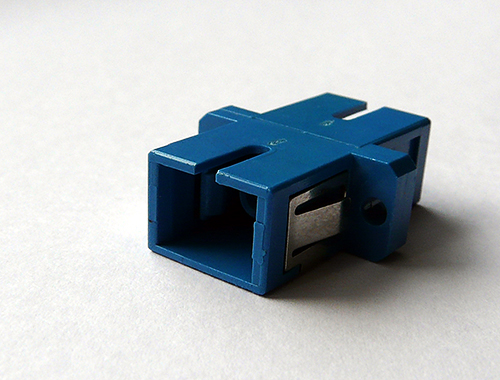

SC

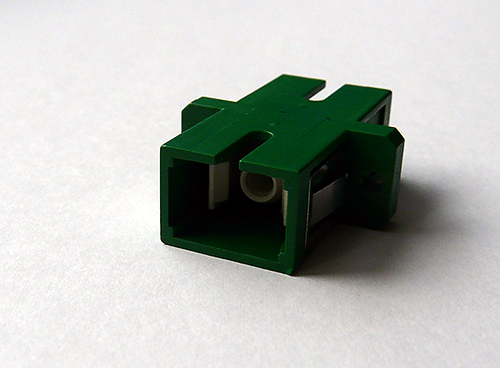

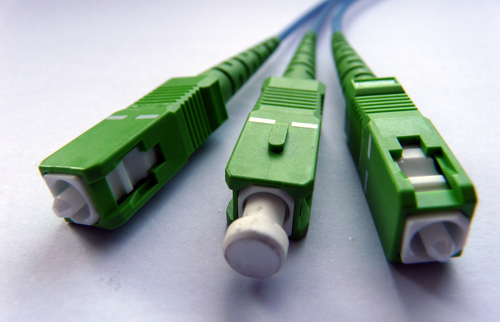

SCAPC

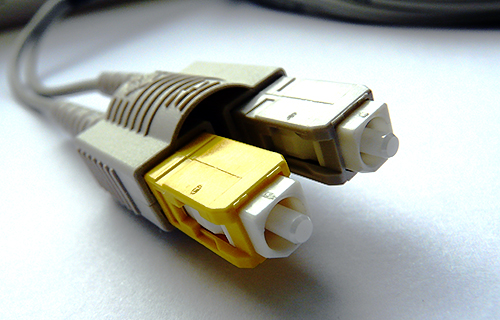

SC Duplex

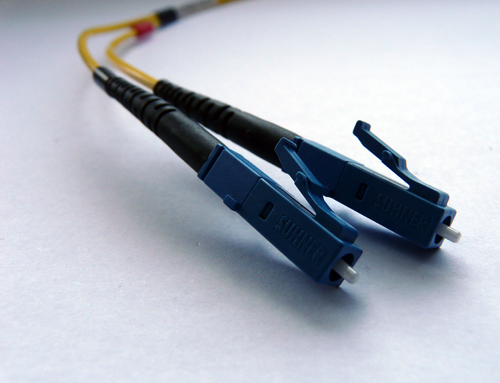

LC

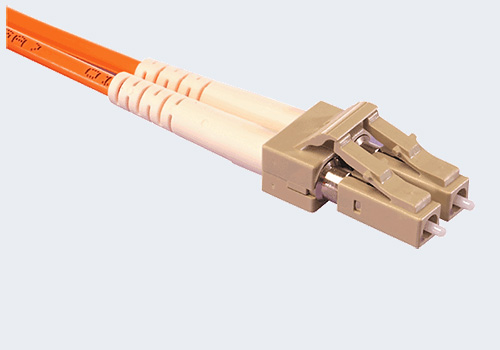

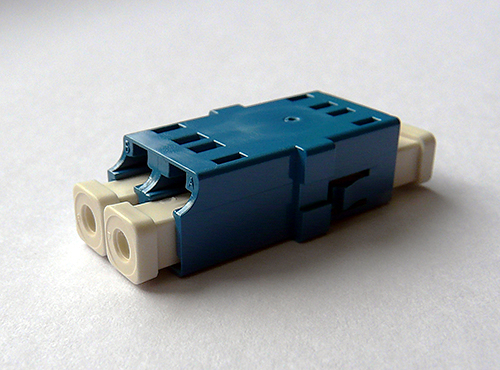

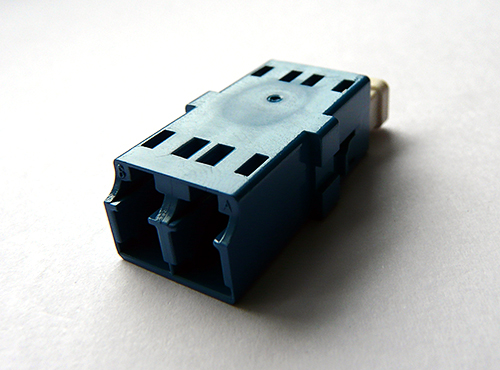

LC Duplex

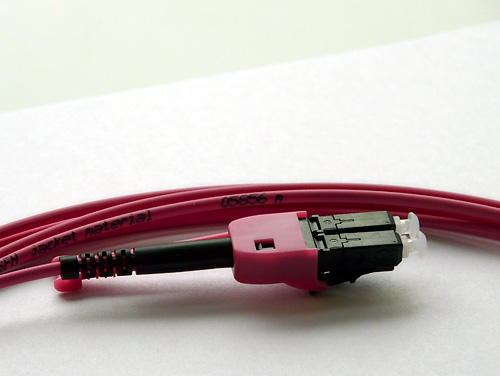

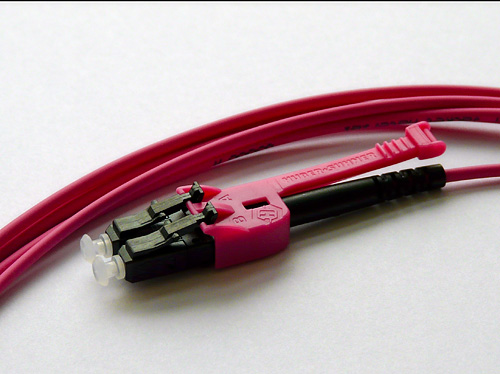

Złącza LC zwłaszcza w wersji duplex zasługują na nieco więcej uwagi. Ze względu na znaczną wytrzymałość mechaniczną, małe rozmiary i niski koszt produkcji zyskały sobie dużą popularność. Producenci sprzętu transmisyjnego, IP i ODF zaczęli stosować je upakowane jedno przy drugim tak żeby uzyskać maksymalne wykorzystanie miejsca. Niestety tak ciasno upakowane wtyki nie pozwalają na swobodne wpinanie i wypinanie (LC trzeba scisnąć żeby można było wysunąć je ze złącza). I tu potrzebne było rozwiązanie które ten problem wyeliminuje. Wynaleziono LC push-pull. Pasują do normalnych złączy LC ale w celu połączenia wystarczy je wcisnąć do elementu centrującego, a w celu rozłączenia pociągnąć. Ta funkcjonalność może być realizowana poprzez nakładki, umieszczane na zwykłych wtykach podczas produkcji albo przez specjalne wykonanie obudowy. Poniżej zdjęcia bardzo ciekawego rozwiązania. Złącza push-pull, ze specjalnym uchwytem wystającym daleko od złącza, możliwością nałożenia numerków, oraz cienkim okrągłym dwuwłóknowym kablem. Zdejmowana obudowa pozwala na rekonfigurację patchcordu tak żeby włókna były w dupleksie łączone "na wprost" lub "na krzyż". Ponadto można je adaptować do elementów centrujących mikro gdzie wtyki znajduja się bliżej siebie.
Tania Szwajcarska produkcja.
I film który pokazuje jak zmienić polaryzację patchcordu duplex.

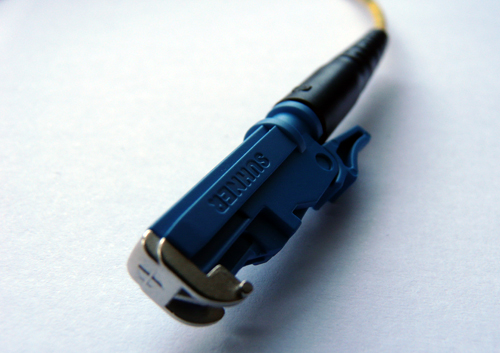

E2000

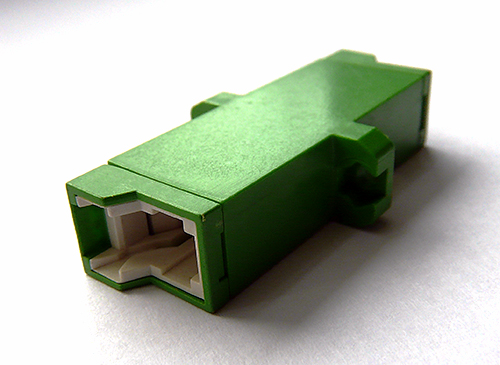

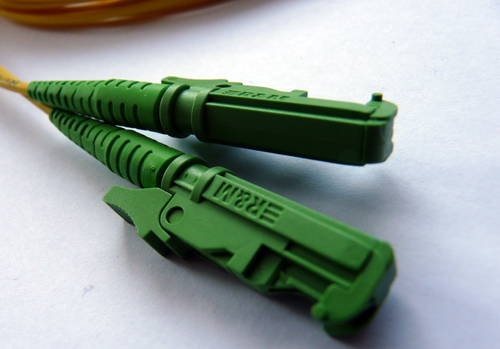

E2000APC

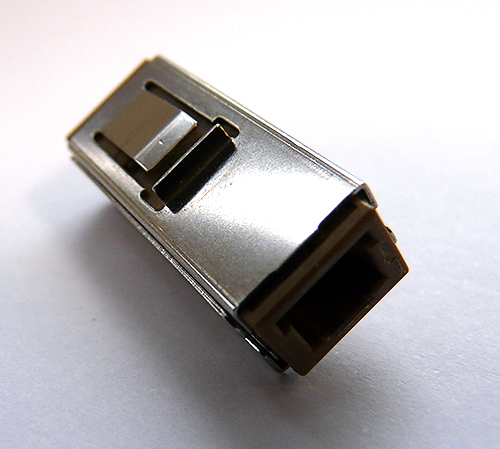

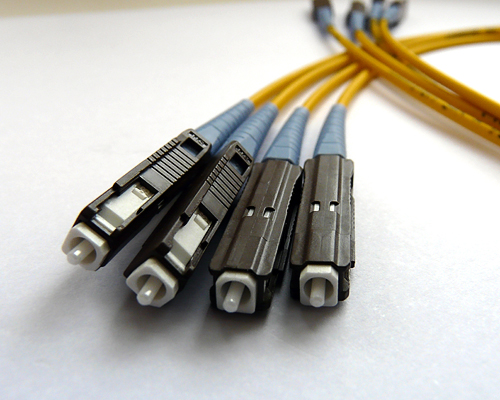

MU

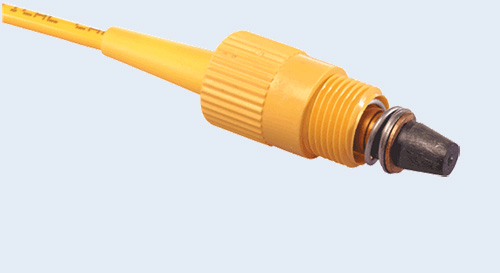

Biconic

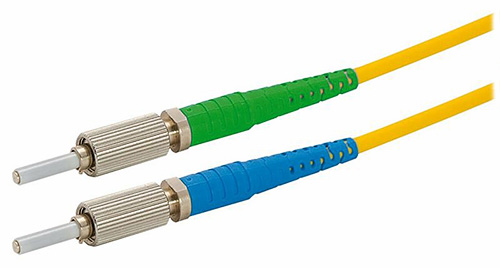

DIN-LSA

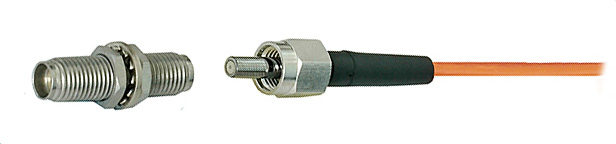

SMA

MTRJ

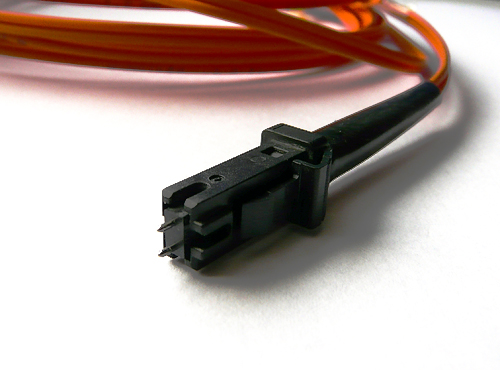

męski

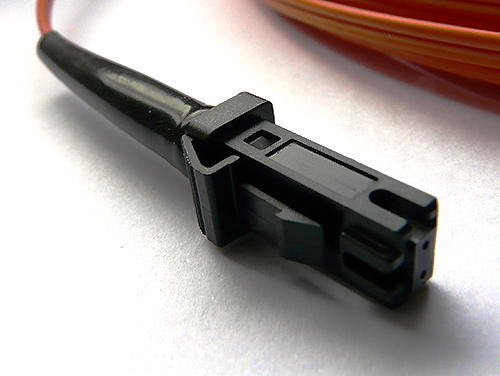

żeński

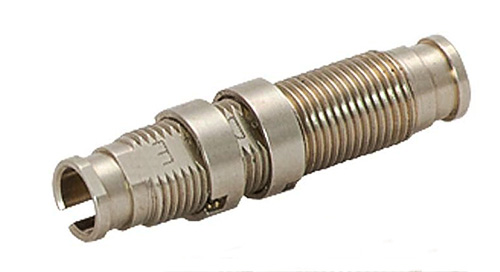

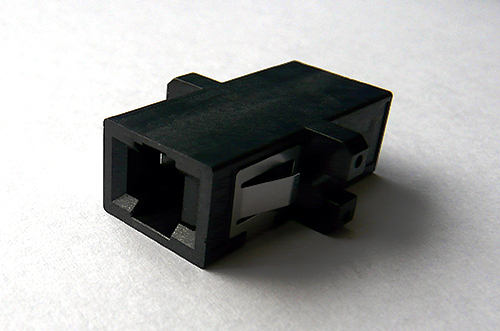

adapter

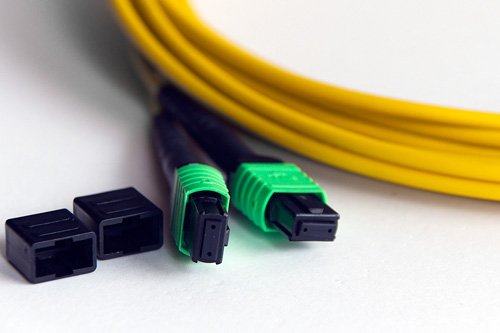

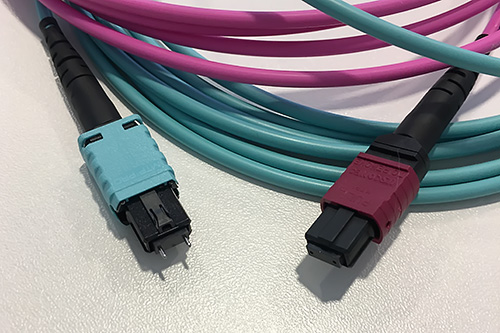

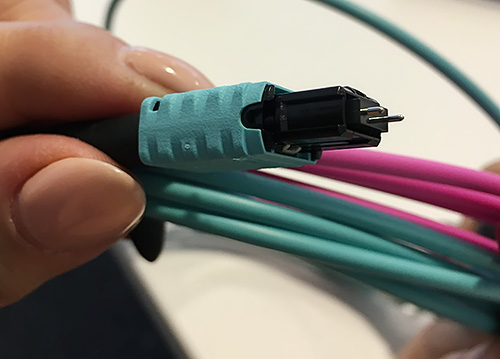

MPO MTP

Patch-cordy optyczne MPO (Multi-fiber Push On) wykonywane są z wtykami MPO. Przy ich pomocy realizowane jest wiele połączeń optycznych jednym patchcordem, na przykład, 4 włóknowe, 8 włóknowe, 12 włóknowe, itp. Włókna mogą być jedno lub wielomodowe; wtyki szlifowane jako PC lub APC, żeńskie lub męskie. Złącze w ODF zajmuje tyle samo miejsca co SCPC

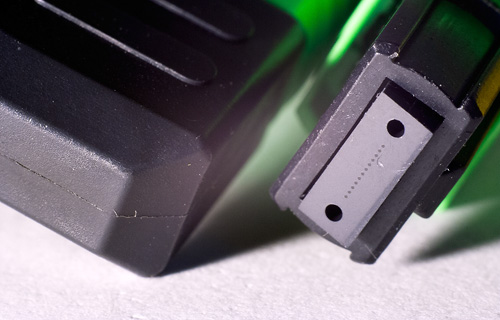

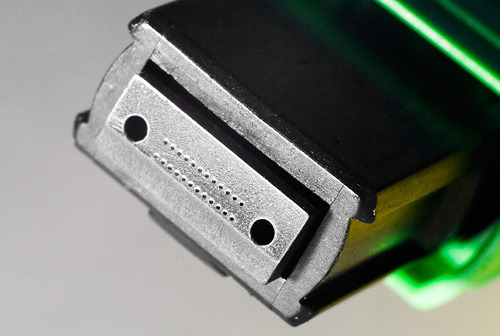

Czoło tego złącza w powiększeniu nie wygląda najlepiej...

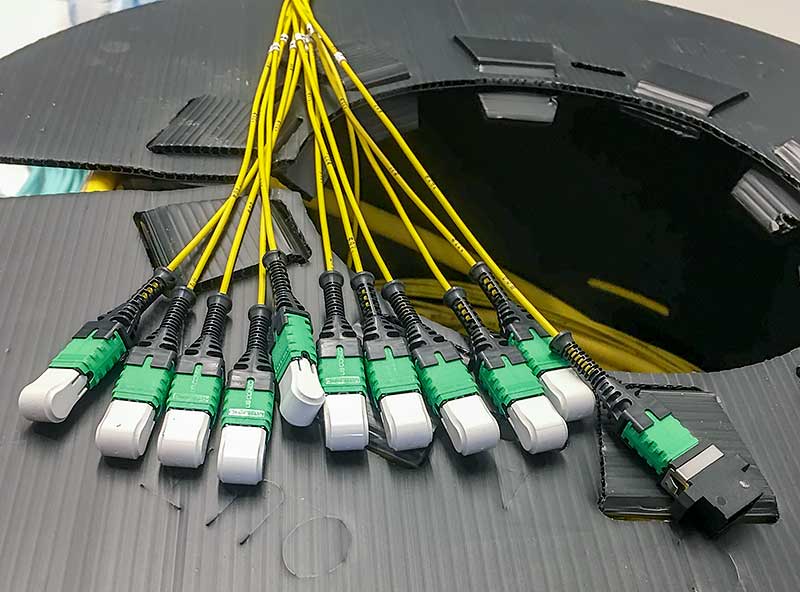

Multipatchcord 12 złaczy MTP z 12-toma włoknami każde (144J).

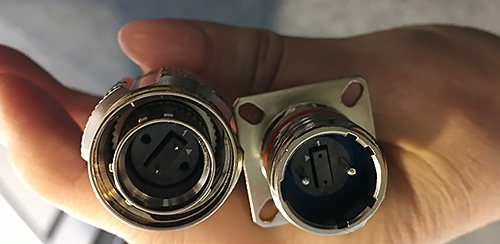

Wykonanie w wersji "wojskowej".

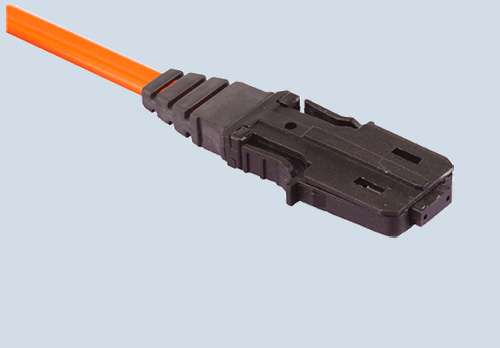

SMC

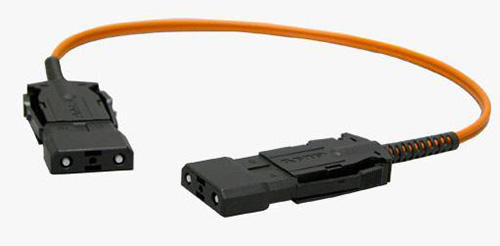

Escon


FDDI

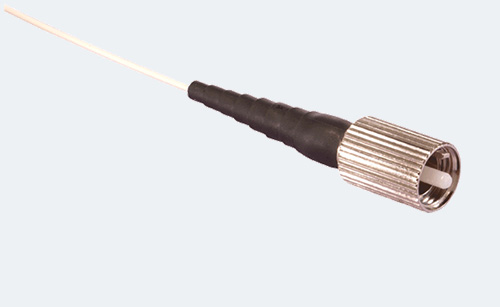

D4

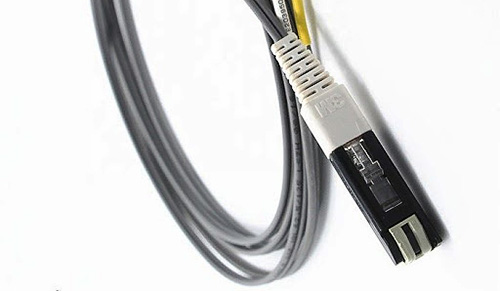

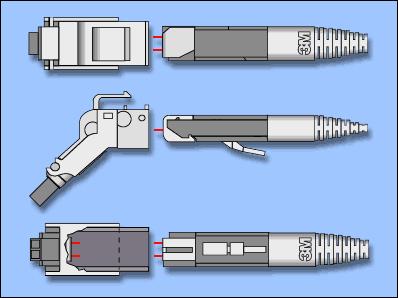

VF-45

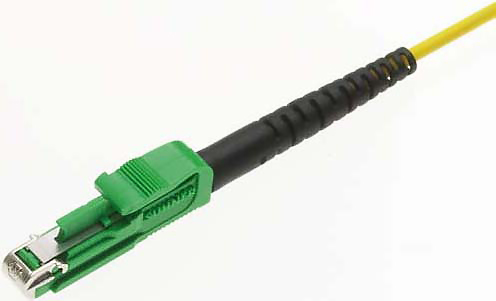

LX5

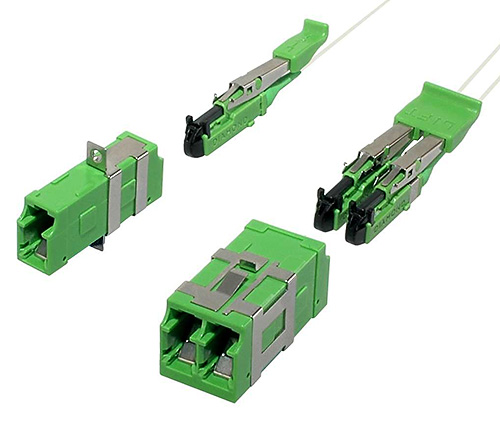

F 3000

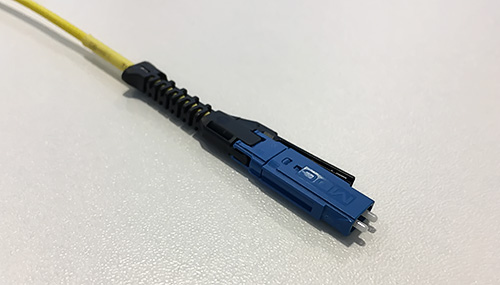

MDC

Wystarczy cofnąć i odwrócić o 180 stopni czarny element żeby otrzymać zamianę wejścia z wyjściem.

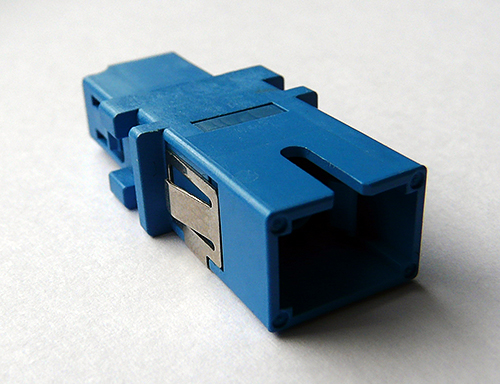

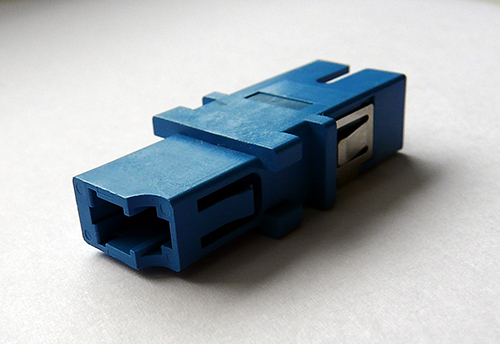

Hybryda - przejściówka SC-LC

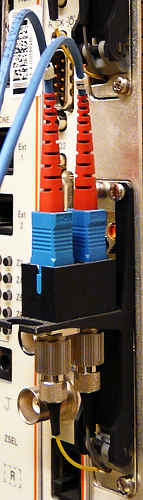

Hybryda - SC-FC

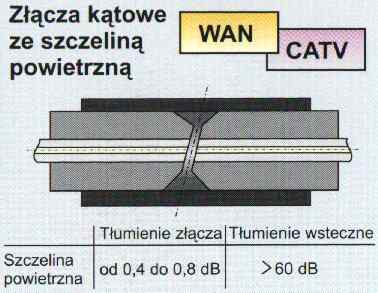

Złącza kątowe ze szczeliną powietrzną


Spotykane bardzo rzadko...

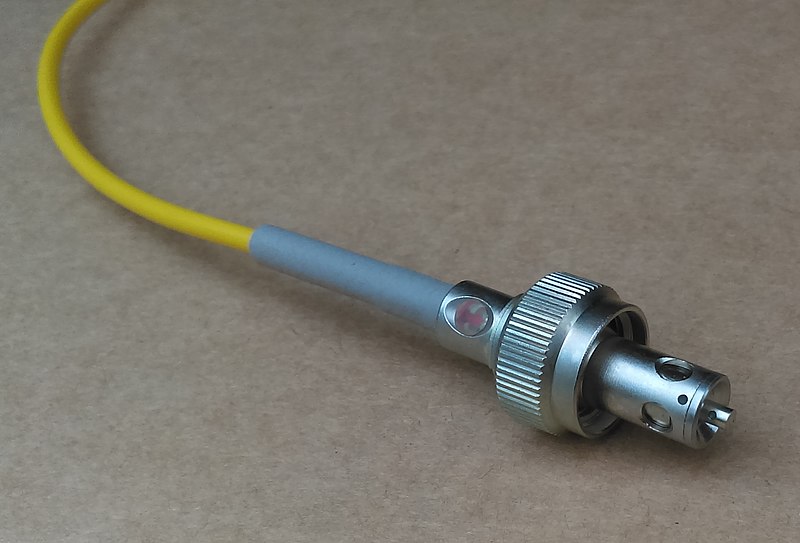

VFO

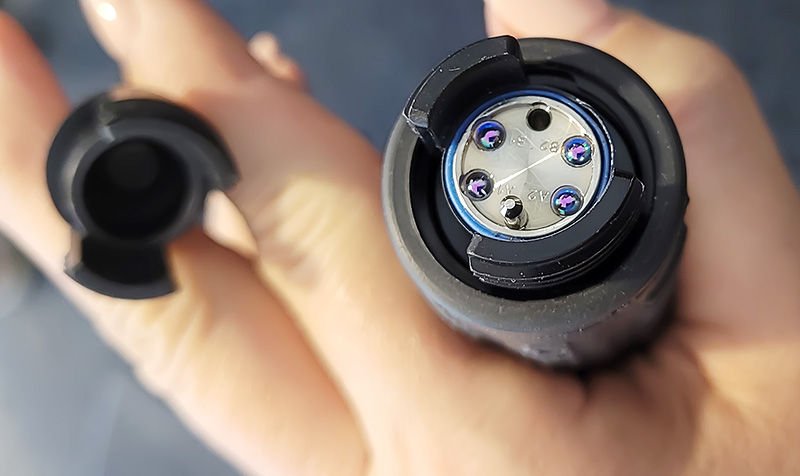

Soczewkowe złącze wersja "wojskowa"


Mikroskop inspekcyjny


Aby połączenia działały poprawnie konieczna jest kontrola czystości złaczy. W zasadzie przed każdym połaczeniem należy oczyścić czoło złącza. Najlepiej etanolem i bezpyłowymi chusteczkami. Mniejsze zabrudzenia (z powietrza) można usuwać przy pomocy róznych "maszynek" dostarczanych przez producentów złączy. Wyjątkiem są tu złacza posiadające certyfikat czystości n.p. produkcji Corning - po pierwszym zdjęciu zabezpieczenia można wpinać je bez czyszczenia. Wszystko dzięki głębokiemu czyszczeniu w procesie produkcyjnym i stosowaniu odpowiednich materiałów do produkcji kapturków zabezpieczjących złacza. Przed każdym kolejnym połączeniem złącza te należy czyścić.

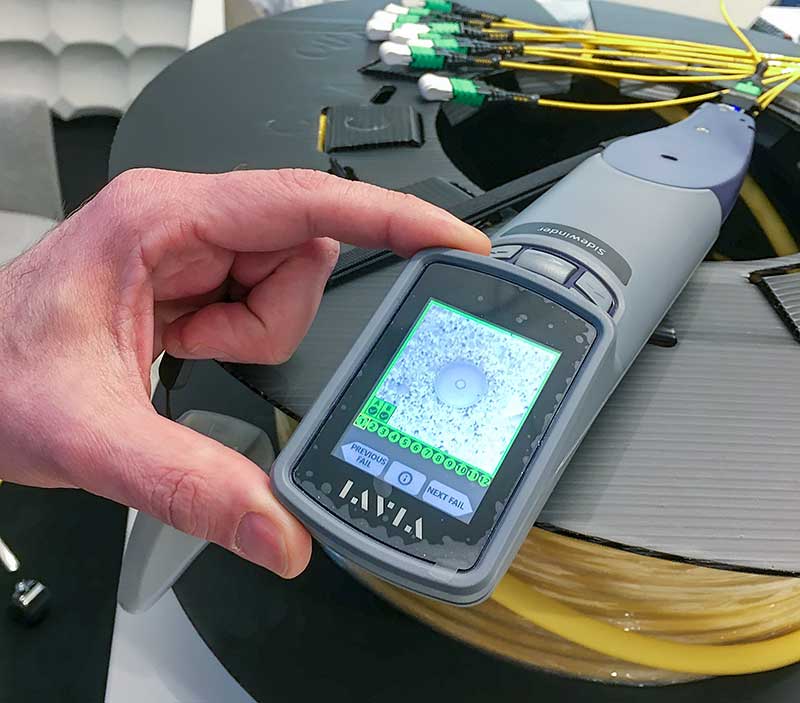

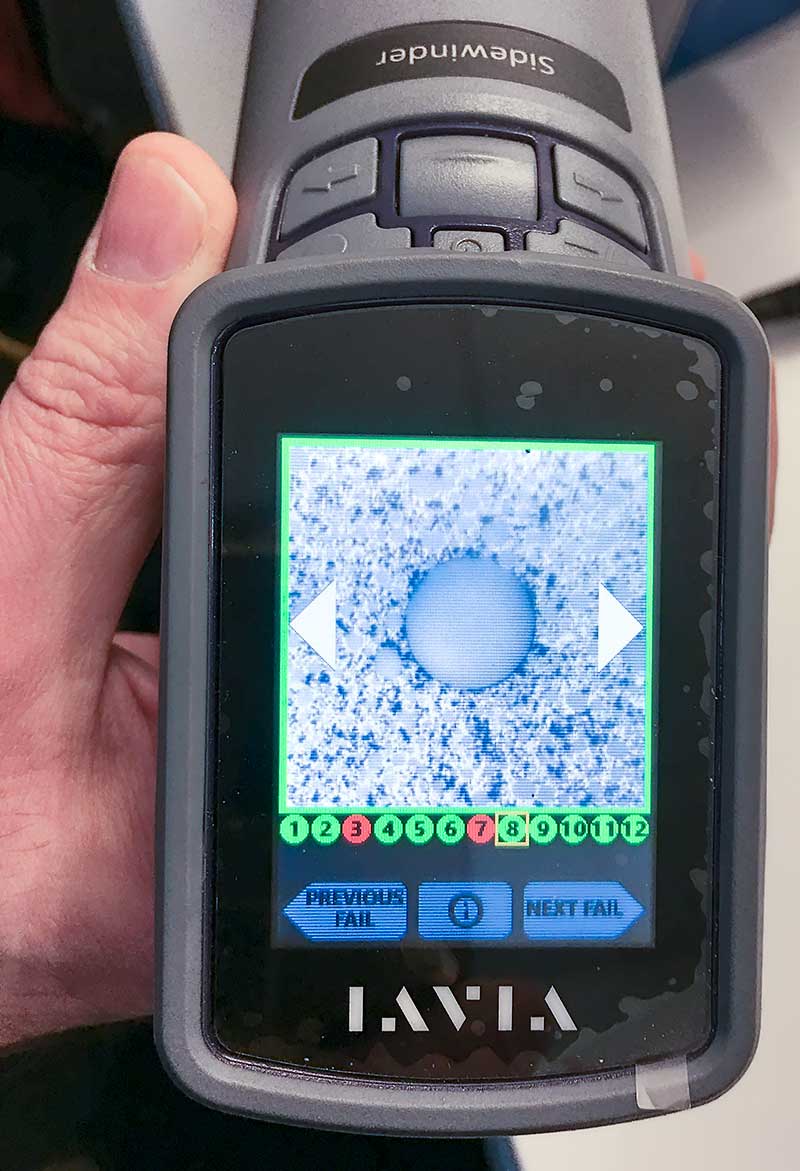

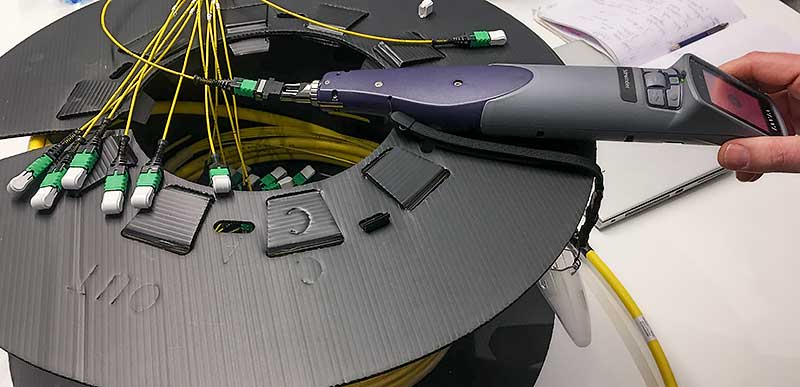

Kontrola czystości złaczy wykonywana jest przy pomocy mikroskopów inspekcyjnych. Poniżej zdjęcia automatycznego systemu do kontroli czystości złączy MPO i MTP i prezentacja wyniku pomiaru złącza dwunastowłóknowego.
Autor: Sławomir Pastuszka Warszawa kwiecień 2022 ©
