Cyrkulatory

Cyrkulator optyczny - jest to pasywny element toru światłowodowego, który umożliwia odseparowanie mocy optycznej transmitowanej w różnych kierunkach. Najczęściej spotykanym cyrkulatorem optycznym jest wersja 3 portowa przekazująca sygnał świetlny z portu 1 do 2 oraz z portu 2 do 3, ten typ cyrkulatora wykorzystywany jest do transmisji 2 kierunkowej po jednym włóknie optycznym z wykorzystaniem tylko jednej długośći fali. Dzięki wysokiej izolacji oraz niskim stratom mocy jest on szeroko rozpowszechniony w zaawansowanych systemach telewizji kablowej i telekomunikacyjnych.



Podstawowe parametry to poza rodzajem złącz i obudowy (wartości typowe):

długość fali [nm]	1310 lub 1550
izolacja (między portami 2-1 lub 3-2)	50
starty wtrąceniowe IL [dB]	0,8
straty zależne od długości fali WDL [dB]	0,2
kierunkowość [dB]	50
straty polaryzacyjne [dB]	0,2
straty odbiciowe RL [dB]	50
dopuszczalna moc sygnału optycznego [mW]	500
temperatura pracy [oC]	od -40 do +85

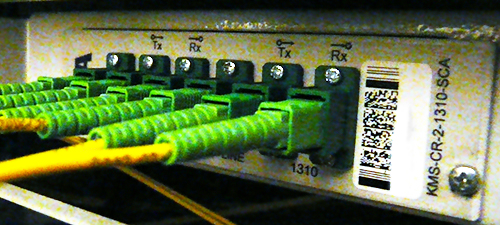

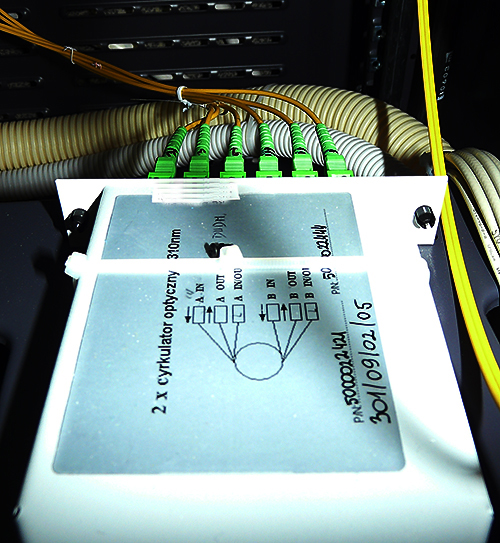

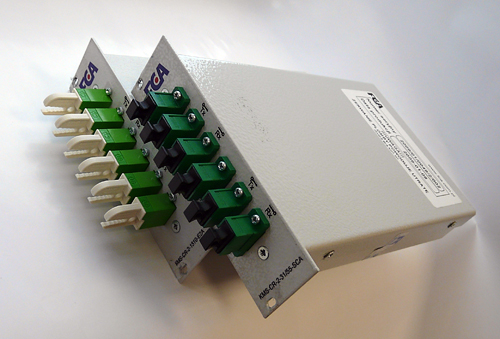

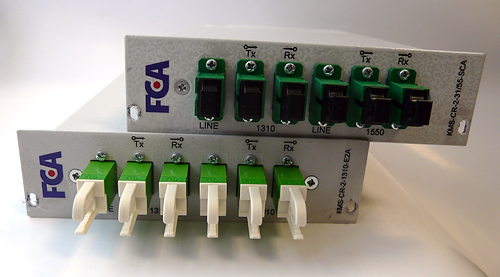

Cyrkulatory w obudowach

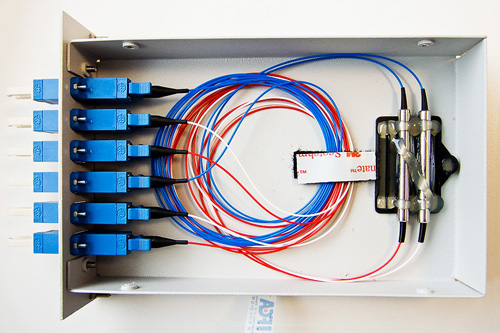

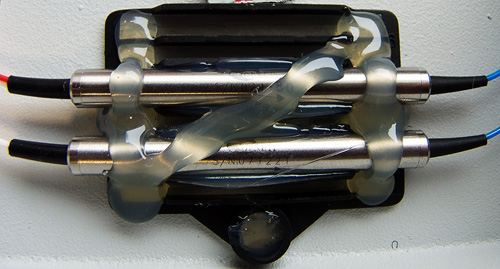

A w środku obudowy wygląda to tak:
